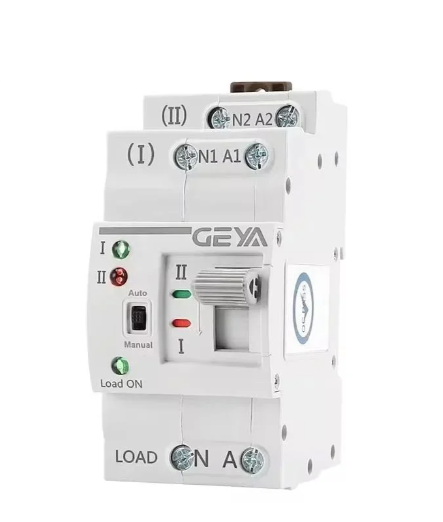

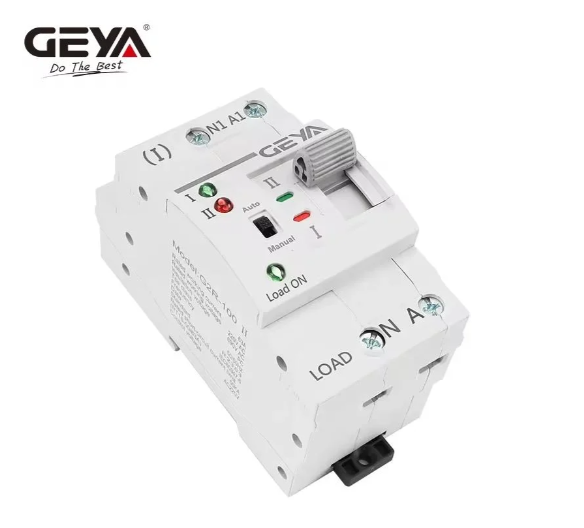

Автоматический переключатель ввода резерва GEYA G2R (ATS) 2Р 63А, 220В на DIN-рейку для резервного питания
Артикул:
G2R 2P 63A
В наличии
| Тип | Автоматический переключатель ввода резерва GEYA G2R (ATS) 2Р 63А, 220В на DIN-рейку для резервного питания |
| Производитель | Geya |
| Модель | Модульный |
| Тип монтажа | DIN-рейка |
| Количество полюсов | 2р (1+N) |
| Номинальное напряжение | 220 В |
| Номинальный ток | 63 А |
| Степень защиты | IP20 |
| Тип расцепителя | Электромагнитный |
| Переключение | Имеет скорость переключения 50 мс, что позволяет обеспечить непрерывность подключенных устройств. |
Автомат ввода резерва GEYA АВР G2R 2P 63А ats однофазный 2-х полюсный (фаза и нуль) автоматический непрерывный (uniterrupted) переключатель ввода резерва (АПВ), ввод резерва (АВР), automatic transfer switch (ATS) на величину тока до 63А на напряжение 220В от компании Geya G2R 2P 63A.
Может использоваться при однофазном подключении.
Переключает потребителя (дом, квартиру и другое) из общей электросети при пропадании напряжения на резервную (генератор или инвертор любых типов) и наоборот.
Переключает мгновенно, как срабатывает ИБП, без перезагрузки приборов.
Дополнительно:
Однофазный автомат;
- Скорость переключения менее 50 мс, что гарантирует отсутствие продолжительных перебоев в работе;

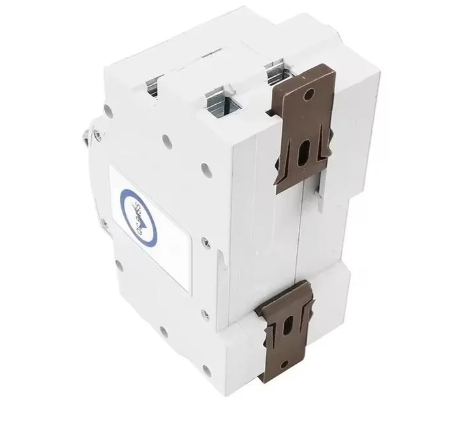

- Компактные размеры, устройство занимает всего 3 модуля на DIN-рейке;
- Высокий уровень защиты от коротких замыканий и перенапряжений с номинальным импульсным напряжением 8кВ;
- Соответствует стандартам для электрических и компьютерных устройств, требующих стабильной работы без перерывов.
Особенности:
- При наличии двух источников питания (основного и резервного) АВР будет переключен на основной источник;
- Переключение между основным источником и резервным происходит автоматически. Возможно переключение вручную, для этого переведите маленький переключатель в режим "Manual";
- Отсутствуют ограничения по сферам применения, если величина напряжения и тока не превышают заявленные (220В, 63А);
- Основная функция – переключение между источниками напряжения. Для защиты от скачков напряжения необходимо использовать реле защиты;

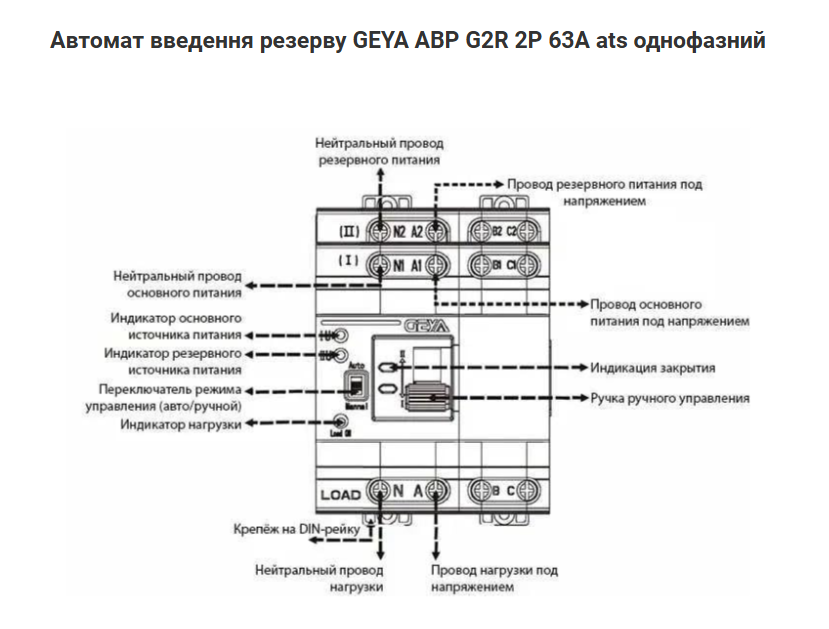

Меры предосторожности и рекомендации при использовании. Электроника в этом устройстве анализирует фазу и нуль, поступающие через контакты N1/A1/N2/A2. Если от инвертора приходит фаза+фаза, устройство может работать некорректно, а именно: реле будет периодически щелкать или зеленый индикатор будет мигать. В таких случаях помогает заземление.
АВР следует защищать от перепадов напряжения и пониженного напряжения. При напряжении ниже 185 В может сгореть катушка.
Для корректной работы инвертор/генератор должен выдавать ток не менее 5 А, соответственно, инвертор/генератор/зарядная станция должны иметь мощность не менее 1200Вт.
Переключатель нельзя переключать вручную в автоматическом режиме, в противном случае может сгореть катушка.
Интернет-магазин «Электровоз» предлагает купить автомат ввода резерва 1-фазный, по лучшей цене. Сотрудники магазина организуют быструю доставку покупок со Львова по всей территории Украины.
Каталог товаров
Освещение
Розетки и выключатели
Кабельная продукция
Системы прокладки кабеля
Электрические щиты
Низковольтное оборудование
Релейное оборудование и датчики
Все для электромонтажа
Источники питания
Корзина
Корзина пуста
Минимальная сумма заказа: 500,00 грн
Отзывы про АВР - устройства автоматического ввода резерва
Для перемикання лише фази я підключив фазові входи і вихід згідно інструкції, Обі нейтралі (I і II) підключив на свою наскрізну нейтраль, і все гарно працює з дифреле та гібридним інвертором. Я його використовую як однополюсний перемикач. Ражу Вам це повідомити в керівництві на прилад, більш буде покупців.
Дякую Вам за спілкування.
Дякуємо, що поділилися своїм досвідом підключення та результатом роботи пристрою.
Раді чути, що у вашій схемі з дифреле та гібридним інвертором все працює коректно. Дякуємо також за рекомендацію — обов’язково візьмемо до уваги ваш досвід.
Водночас зазначимо, що ми надаємо рекомендації відповідно до схеми підключення виробника, де передбачене перемикання двох полюсів (фази та нейтралі). Використання пристрою в інших схемах можливе, але залежить від конкретних умов електромережі.
Ще раз дякуємо за зворотний зв’язок і за цікаву технічну дискусію.
Гарного дня! ⚡
Підкажіть, а у Вас є однополюсні АВР? Якщо да, то який код товару?
Наразі однополюсних автоматичних АВР у нас немає в асортименті.
Як альтернатива є перемикачі введення резерву (ручні) — вони виконують ту ж функцію перемикання між двома джерелами, але перемикання відбувається вручну. Такі пристрої простіші за конструкцією і часто використовуються в побутових схемах резервного живлення.
Переглянути їх можна тут:
https://elektrovoz.com.ua/ua/pereklyuchateli-faz/tipspustrojstva-pereklyuchatelispvvodasprezerva
Але зверніть увагу, що в наявності їх зараз небагато, оскільки ці позиції в сьогоднішніх реаліях розкуповують і вони періодично випадають з наявності.
Це й же пристрій не діфреле, що йому треба міряти, що ввійшло по фазі, те повинно вернутись по нулю!
Паралельно дроту N, що входить в прилад, я маю основний дрот нейтралі, що прокладен по всій квартирі. Фазові вхіди пристрою (осноной і резервний), я хочу використовувати як у звичайному перемикачу 1-0-2. Пристрій перемикає з основного на резервний вхід тіки тоді, коли на основному вході пропадає напруга, а не струм...
Розуміємо, що ви хочете використовувати цей пристрій лише для перемикання фазового проводу, а нейтраль провести напряму. Але в моделі GEYA G2R 2P конструктивно передбачено перемикання двох силових полюсів — фази та нейтралі.
Тобто клема N у пристрої є повноцінним силовим контактом, через який за схемою виробника також може проходити робочий струм навантаження. Саме тому виробник передбачає однаковий допустимий струм для обох полюсів.
Якщо використовувати пристрій лише як перемикач фази, а нейтраль пустити повз нього — це вже буде відхилення від рекомендованої схеми підключення виробника. У такому випадку коректну роботу пристрою виробник не гарантує.
Якщо ж вам потрібно перемикати тільки фазу, то краще використовувати однополюсний АВР або контакторну схему, яка розрахована саме на такий режим роботи.
