Особенности Реле контроля фаз

Реле контроля фаз — служит для защиты электрического оборудования или электродвигателей, которые питаются от трехфазных сетей (380В). Интернет – магазин «Электровоз» предлагает недорого купить реле контроля фаз, которое контролирует параметры трехфазного напряжения и правильное подключение электроприборов к 3-фазной электрической сети.

При отклонении параметров сети, устройство нагрузку отключает. Отключение производится с установленной задержкой, например, в 3 - 5 секунд, для предотвращения случайного отключения электродвигателя, при кратковременном падении напряжения. При возобновлении рабочего параметра цепи и через время повторного включения автоматического, снова на потребителя подается нагрузка.

Реле контроля напряжения фаз предотвращает опасные ситуации:

  • при обрыве фаз (отсутствие хотя бы 1-й);
  • при недопустимом колебании вольтажа в сети;
  • при обратном порядке чередования фазных линий (слипание и нарушение последовательности). В случае неправильного подсоединения, двигатель вращается в противоположную сторону, что может привести к выходу из строя дорогостоящего аппарата;
  • в случаях обрывов нулевого провода;
  • при фазном перекосе.

Реле контроля перекоса фаз применяется в тех случаях, где необходимо частое переподключение устройств к 3-х фазной сети и где важно не перепутать фазность (правильное чередование). Например, при неправильном подключении винтового компрессора, в течение нескольких секунд он выйдет со строя. Учитывая, что такое оборудование стоит немало, то устройство обеспечит существенную экономию и средств, и рабочего времени.

Наш каталог представляет к продаже реле контроля фаз, защищающее импортные электроприборы, у которых более высокие претензии к качеству Вольт.



Виды реле контроля фаз

1. Отличаются по виду защищаемого оборудования:

  • для генераторов и источников питания, а также для преобразователей электроэнергии;
  • для крановых двигателей, имеющих мощность до 100 кВт;
  • для электроприводов оборудования, до 75 кВт.

2. По способу крепления устройства бывают:

  • на DIN-рейку;
  • с помощью 2-х крепежных винтов.

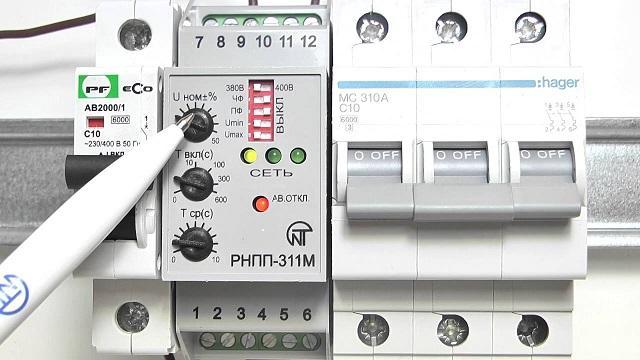

РНПП-311М (реле напряжения, перекоса и последовательности фаз)






  Как подобрать реле контроля фаз

  • Для контроля вольтажа, с глухо заземлённой нейтралью, необходимо применять прибор, позволяющий:
  1. выявить обрывы фаз;
  2. задать их чередование и порядок;
  3. задать пороги срабатывания допустимого вольтажа.
  • Мониторинг электролинии 380В, с изолированной нейтралью осуществляется устройствами, у которых есть фиксированный порог срабатывания.
  • Чтобы защитить приборы, включаемые пускателями разной величины, нужно избежать кратковременного провала напряжения питания по 1; 2 или 3-м фазным проводникам. То есть может создаться авария из-за отключения нагрузки малыми пускателями, в то время как большие пускатели не успеют отключиться. Прерыватель, при обнаружении короткого провала вольтажа в любом из 3-х проводов, более чем 10 мс, отключается, сигнализируя о перезапуске системы.
  • Для защиты 3-х фазного мощного электродвигателя, который работает в нереверсивном режиме, необходимо выбрать аппарат, имеющий функции контролирования:
  1. чередования фаз;
  2. их обрыва;
  3. их асимметрии, регулируемые в большом диапазоне.

При обрыве фазного провода с большим вольтажом, устройство должно остановить двигатель. И в то же время не должно реагировать (при включении двигателя) на проседание напряжения. Прибор должен быть оснащен регулятором времени реакции, что позволяет установить необходимое значение 0,1-10 секунд, избегая тем самым ложных срабатываний, при кратковременном возмущении в сети.

  • Защита асинхронного мощного двигателя, работающего в реверсивном режиме, защищают устройства, которые:
  1. имеют  контроль обрыва фазных проводников;
  2. могут следить за фазной асимметрией, имеют регулировку в большом диапазоне, как и предыдущее реле.
  • Защита подъёмных кранов (падение груза, стрелы), при обрыве 1 или 2-х фазных проводов сети 380В выполняется устройствами, которые контролируют режим торможения, при возникновении аварии питающей сети. Также прибор имеет фиксированное время срабатывания 0,15-0,5 сек.
  • Защита трёхфазной сети 380В частного дома, коттеджа, загородной дачи выполняется прерывателем:
  1. с порогом срабатывания;
  2. со временем задержки. Т.е. имеет повторное включение через 6 минут, после нормализации параметров сети и независимо от времени, когда эти значения вышли за допустимые границы. Это необходимо для стабильной работы насоса, холодильника, компрессора, кондиционера и т.д.



Устройство и модели реле контроля фаз

Не стоит путать однофазное реле напряжения (220 В) с реле напряжения и контроля фаз (380 В). Назначение первого: защита техники в однофазной сети 220В / 50Гц. Например, бытовых холодильников, стиральных машин, кондиционеров. Реле контроля фаз это трехфазный аппарат (380В / 50Гц). Он защищает электродвигатели станков, различное промышленное и строительное оборудование. А также целый ряд трехфазной бытовой техники: электроплита, мойка, варочная панель, духовой шкаф, АВР или хозяйственный сварочный автомат и бетономешалка.

Реле 220В и 380В нельзя заменить стабилизатором, так как они срабатывают намного быстрее. Характеристика быстрого действия (миллисекунды) зачастую играют решающую роль в предотвращении неисправности или полного выхода из строя дорогостоящего чувствительного оборудования.

Оба прибора содержат в себе: устройство, контролирующие входное напряжение и силовую группу, разъединяющую нагрузку и питание. Поэтому и основная функция обоих приборов одинакова: быстрое отключение нагрузки, при не допустимом перепаде вольтажа питающей сети. Для облегчения контроля устройства оснащаются дисплеями.

1. Однофазные прерыватели, в широком ассортименте, Вы найдете у нас в разделе Реле контроля напряжения Zubr (Зубр). Например, надежный немецкий Hager EU100, служит защитой от недопустимых скачков Вольт в электросети жилых или офисных помещениях. Или многофункциональное 1-но фазное устройство Мультифункциональное реле ZUBR MF25, способное контролировать сразу несколько параметров: напряжение, ток и мощность.

Приборы для бытовой электросети (220В): в розетку, на удлинительном шнуре, на Дин-рейку (многофункциональное устройство с дисплеем)



2. Трехфазные РНПП оснащены схемой, определяющей порядок чередования каждого из 3-х проводов. Согласно этого порядка, у них поочередно, по одному, срабатывает выходной контакт. Этот показатель особенно важен при запуске электродвигателей.

3-х фазные переключатели должны учитывать асимметрично находящиеся фазы. Это когда в трех фазовых проводах Вольты и / или ток, углы между их амплитудами, с периодом 120° не равны. Асимметрия может возникнуть в разных ситуациях, но в основном из-за неравенства нагрузки.



Принцип формирования цен

Цены на реле контроля фаз зависят от:

  • режима настроек предельных значений;
  • от уровней напряженности;
  • от периодов задержки времени и повторного включения;
  • асимметрии.

Во всех прерывателях можно установить уровень асимметрии вольтажа. А регулировка времени включения – отключения возможна только в более дорогостоящих моделях. Также для функции асимметрии есть такое понятие как гистерезис, обеспечивающий плавную работу реле.

Интернет – магазин «Электровоз» предлагает к продаже реле контроля напряжения фаз:

  1. Со стандартными фиксированными заводскими настройками. Такие аппараты удовлетворяют большинство потребителей. Они, как правило, проще остальных моделей в использовании;
  2. С индивидуальными настройками, позволяющими пользователям самим выполнять наиболее точное регулирование параметров (для определенных электроприборов);
  3. С вольтметром, имеющим: гибкие настройки, точный мониторинг значений и с отображением значений на каждом из фазных проводников. Цена на реле контроля напряжения фаз с вольтметром выше, чем на модели без него.

Электрореле, имеющее стандартные заводские настройки, стоят дешевле, чем аппараты с настраиваемыми регулировками. Например, настройки порога срабатывания по вольтам или по асимметрии. Следует заметить, что большинство электроустройств удовлетворяют прерыватели, имеющие заводские фиксированные настройки.
