Артикул: ZUBR D6-63 red
Нет на складе
В наличии
+
0,00 грн
2 872,00 грн

Нет на складе

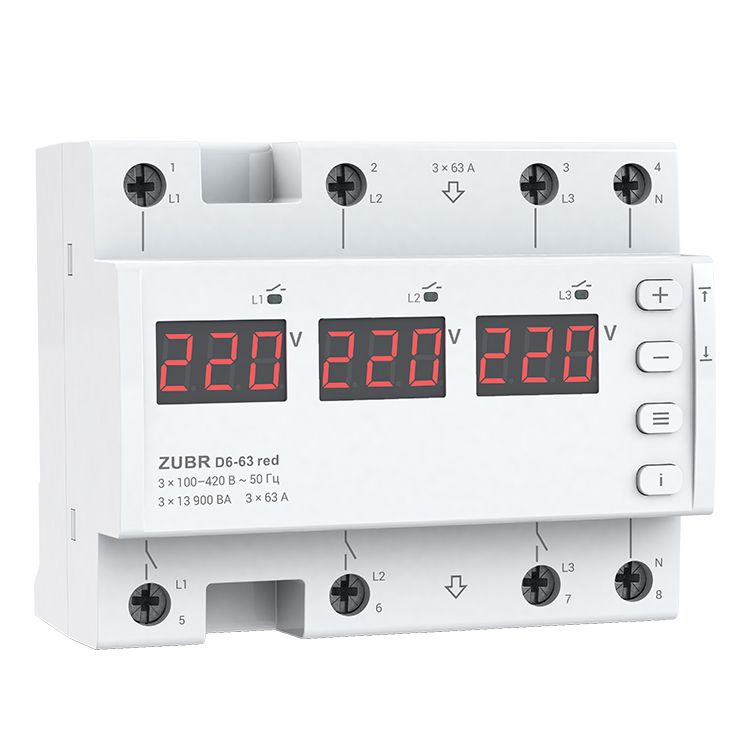

Тип Реле напряжения трехфазное или три однофазных ZUBR D6-63 red
Производитель ZUBR
Модель Поляризованное
Режим работы
  • 3 х 1 ф (Как три однофазных реле в одном корпусе с независимыми настройками);
  • 3 ф (Как трехфазное реле)
Напряжение питания 100 - 420 В ~ 50 Гц
Нижний предел напряжения 120 - 210 В
Верхний предел напряжения 220 - 280 В
Максимальная мощность нагрузки 3 x 13 900 ВА
Максимальный ток нагрузки 3 х 63 А
Размеры 106 х 85 х 66 мм (Ш х В х Г), ширина 6 модулей
Время отключения нагрузки при превышении Не более 0,04 сек
Время отключения нагрузки при понижении 0,1-10,0 с (>120 В), не более 0,04 с (<120В)
Время задержки на включение 3–600 сек
Перекос (асимметрия) фаз 10-80 В
Время отключения при перекосе фаз 0-30 сек
Способ монтажа На DIN-рейку
Количество фаз

3 ф. (230/380 Вольт)

1 ф. (230 Вольт)

Термозащита

Есть

TrueRMS

Есть

Проф. задержка отключения

Есть

Количество коммутаций под нагрузкой / без нагрузки, не менее  менее

10 000 циклов / 500 000 циклов

Степень защиты

IP20

Мощность

Больше 10 000 ВА

Реле напряжения трехфазное или три однофазных ZUBR D6-63 red - реле напряжения используется для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и  способен работать в 2-х режимах: однофазной или трехфазной нагрузки. Коммутация с помощью внутренних силовых реле, соответственно, дополнительно контактор, как в модели ZUBR 3F, не нужен.

Устройство может работать в двух режимах:

  1. Три однофазных реле с независимыми настройками, в одном корпусе. В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме устройство можно использовать вместо трех однофазных реле;
  2. Трехфазное реле. В режиме 3ф нагрузки реле защищает от:
  • Критических скачков напряжения в сети;
  • Асимметрии;
  • Обрыва фаз (функцию можно выключить;
  • Контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором! Реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все значения сохраняются в энергонезависимой памяти (например, 99 последних аварийных срабатываний).

Данная модель является профессиональной. Компактный прибор, занимает 6 стандартных модулей в щите. Финансово выгодный, чем 3 однофазных реле напряжения. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254). True RMS означает снижение влияния сетевых помех и точность измерения напряжения,  когда форма напряжения отличается от синусоиды.

ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Вы можете задействовать профессиональную модель задержки времени выключения, что позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Преимущества:

  • Оснащено защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С;
  • Можно посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле;
  • Можно заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы;
  • Можно отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аварии на какой-либо из фаз, экран будет мигать;
  •  Регулируемое максимальное количество срабатываний защиты подряд;
  • Регулируемый гистерезис по напряжению;

  • Журнал аварийных срабатываний (однофазной и трехфазной нагрузки).
  • В режиме трёхфазной нагрузки настройки и управление будут общими для всех силовых реле, при этом устройство будет защищать оборудование от выхода напряжения за допустимые пределы и контролировать асимметрию, порядок чередования и обрыв фаз.

В каталоге интернет-магазина «Электровоз» можете купить защитное реле оптом или в розницу. Доставка осуществляется по городу Львову и по всей территории Украины.

  • Исполнение:
  • Максимальный ток, A:
  • Контроль обрыва фаз:
  • Контроль чередования:
  • Контроль асимметрии фаз:
  • Нижняя граница отключения Umin:
  • Верхняя граница отключения Umах :
  • Регулировка времени повторного автовключения:
  • Длина, мм:
  • Ширина, мм:
  • Особенности:
