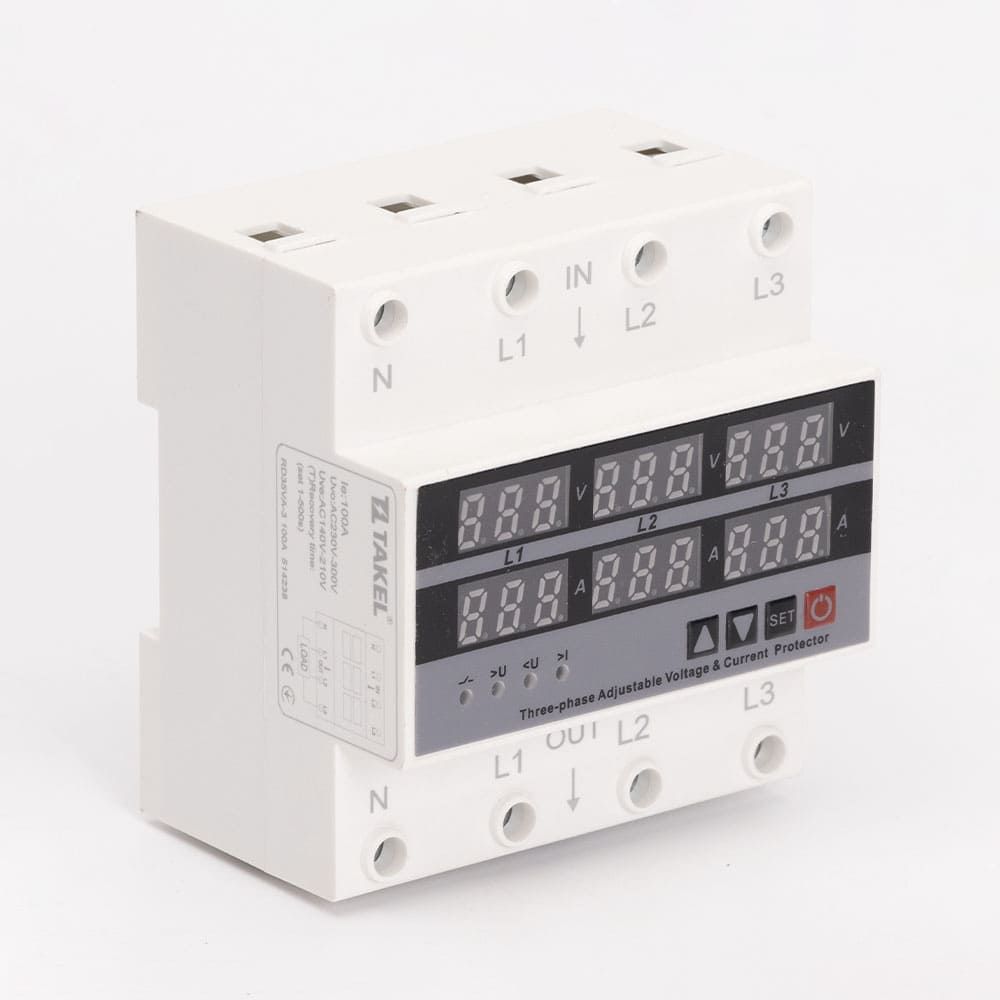

Реле напряжения и тока модульное трехфазное RD35VA-3 100A Takel 4p 3NO

Реле напряжения и тока модульное трехфазное RD35VA-3 100A Takel 4p 3NO

Артикул: 514238

Нет на складе

В наличии

0.0

Оставить отзыв

Мультифункциональные реле напряжения Трехфазные

0,00 грн

2109,00 грн

Нет на складе

В сравнение

Скидки для постоянных покупателей

Некоторые товары отгружаются только после оплаты

Безналичная оплата с НДС

Минимальная сумма заказа: 500 грн.

Тип	Реле напряжения и тока модульное трехфазное RD35VA-3 100A Takel 4p 3NO
Производитель	Takel
Наименование сокращенное	Реле напряжения 3ф (барьер) и тока
Наименование сокращенное	Реле напряжения и тока модульное трехфазное RD35VA-3 100А
Диапазон рабочего напряжения	80-400 (АС)
Кол-во и тип контактов	3NO
Кол-во точек подключения	8
Количество полюсов	4
Номинальное напряжение Un, В	230В(АС)
Номинальное напряжение изоляции Ui, В	400
Номинальный ток In, А	100
Частота F, Гц	50-60
Эксплуатационная температура, °C	від - 50 до +55
Электрическая износостойкость, циклов	10⁵
Задержка защиты от пониженного напряжения	0.1...30с (шаг 0.1с, зав. 1с)
Задержка защиты от сверхтока	0.1...30с (шаг 0.1с, зав. 1с)
Задержка защиты от перенапряжения	0.1...30с (шаг 0.1с, зав. 1с)
Защита от заниженного напряжения	210...140В (шаг 1В, зав. 170В)
Защита от сверхтока	1...100А (шаг 0.1А, зав. 100А)
Защита от перенапряжения	230...300В (шаг 1В, зав. 270В)
Защита от трехфазного дисбаланса напряжения	20...99В (шаг 1В, зав. 20В)
Защита фаз при дисбалансе	OFF/ON (зав. ON)
Защиты от нарушения порядка фаз	OFF/ON (зав. ON)
Калибровка напряжения	-9.5…9.5% (шаг 0.5%, зав. 0%)
Калибровка тока	-9.5…9.5% (шаг 0.5%, зав. 0%)
Количество отключений от сверхтока	1-20/OFF(шаг 1, зав. OFF)
Количество фаз	3
Механическая износостойкость, циклов	10⁶
Момент затяжки винтов, Нм	2
Напряжение восстановления после заниженного напряжения	215...145В (шаг 1В, зав. 175В)
Напряжение восстановления после защиты от дисбаланса	5...94В (шаг 1В, зав. 15В)
Напряжение восстановления после перенапряжения	225...295В (шаг 1В, зав. 265В)
Погрешность, %	1%
Степень защиты	IP20
Время восстановления после заниженного напряжения	1...500с (шаг 1с, зав. 30с)
Время восстановления после сверхтока	1...500с (шаг 1с, зав. 30с)
Время восстановления после перенапряжения	1...500с (шаг 1с, зав. 30с)
Время включения	1...500с (шаг 1с, зав. 10с)

Трехфазное реле напряжения и тока это по сути два защитных устройства в одном корпусе, которые обеспечивают защиту на каждой из трех фаз в отдельности, а еще защиту от дисбаланса и нарушения порядка фаз:

Трехфазное реле напряжения осуществляет автоматический контроль напряжения на каждой из трех фаз в отдельности, и выполняет защитные отключения цепи при:
* повышении напряжения сверх установленного верхнего предела, и понижения ниже установленного нижнего предела;

* при дисбалансе напряжения между фазами на запрограммированное значение (20-99В). Есть возможность отключения данной опции в настройках;

* при нарушении порядка фаз. Есть возможность отключения данной опции в настройках;

Тем самым реле напряжения защищает технику, которая подключена к данной цепи.

Реле может отключать цепь как моментально, так и с программируемой задержкой (до 30 секунд).

После осуществления защитного отключения реле отсчитывает время программируемой задержки, и после ее истечения включается повторно.

Популярное название реле напряжения - барьер;

Трехфазное реле тока осуществляет автоматический контроль силы тока отдельно на каждой фазе, и выполняет защитные отключения цепи при повышении данного параметра сверх установленного верхнего предела.

Тем самым реле тока защищает кабельную сеть, к которой оно подключено.

Реле может отключать цепь как моментально, так и с программируемой задержкой (до 30 секунд).

Количество повторных включений также можно программировать. Оно может быть как бесконечным (в случае отключения данной настройки), так и ограниченным по количеству (от 1 до 20 раз).

Реле RD35VA-3 это устройство с широким перечнем настроек (19 настраиваемых параметров), которые позволяют настроить устройство под потребности практически любого участка низковольтной электрической цепи и различного электротехнического оборудования.
