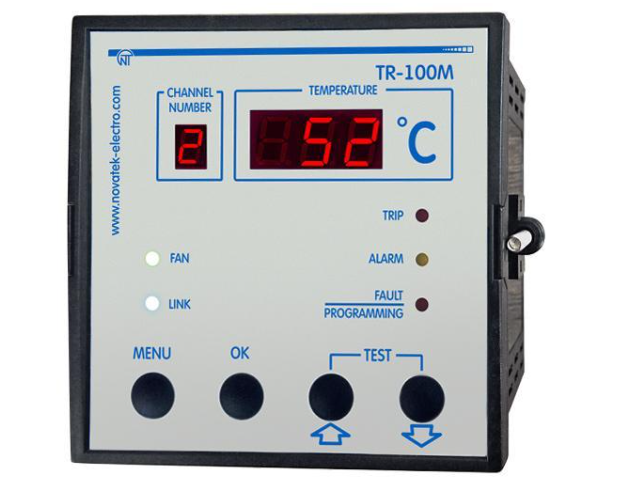

Блок защиты сухих трансформаторов 4 канала Новатек ТР-100М

ЦИФРОВОЕ ТЕМПЕРАТУРНОЕ РЕЛЕ  ТР-100М является микропроцессорным устройством, предназначенным для измерения и контроля температурного режима сухого трансформатора по четырем датчикам, подключаемым по двух — или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких-либо параметров за установленные пределы. Изделие также может применяться для защиты двигателей и генераторов.

С изделием могут применяться следующие типы температурных датчиков:

• PT100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;
• PT1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;
• PTС1000 (EKS111) – датчик с номинальным сопротивлением 990 Ом, при 25 °С;
• PTC (minika) – холодное сопротивление датчика 20-250 Ом.

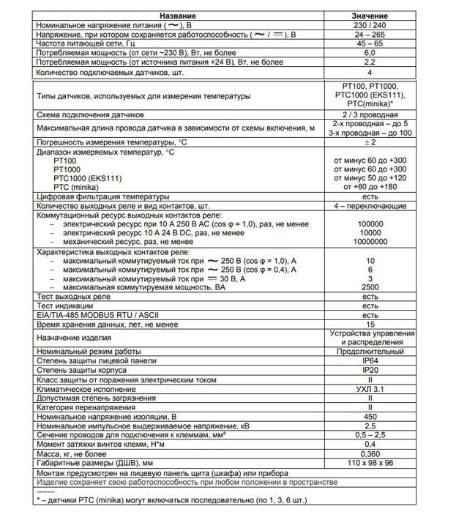

Характеристики:

• Номинальное напряжение питания, 230 / 240 В;
• Напряжение, при котором сохраняется работоспособность, 24 – 265 В;
• Частота питающей сети, Гц 45 – 65;
• Потребляемая мощность (от сети ~230 В), Вт, не более 6,0;
• Потребляемая мощность (от источника питания +24 В), Вт, не более 2,2;
• Количество подключаемых датчиков, шт. 4;
• Типы датчиков, используемых для измерения температуры: РТ100, PT1000, PTC1000 (EKS111), PTC(minika)*;

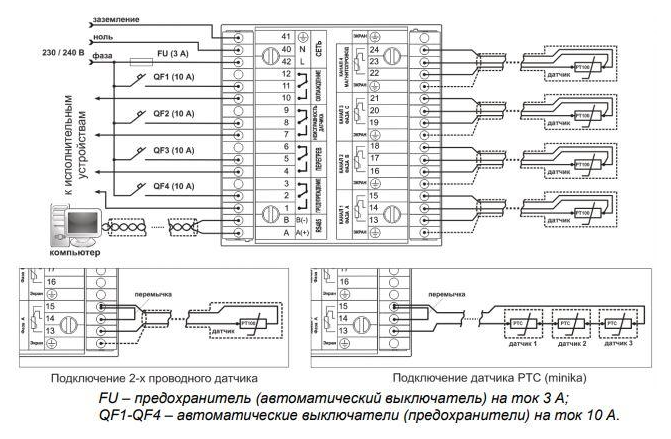

• Схема подключения датчиков 2 / 3 проводная;
• Максимальная длина провода датчика в зависимости от схемы включения, м: 2-х проводная – до 5м; 3-х проводная – до 100м;
• Класс точности 0,5;
• Цифровая фильтрация температуры есть;
• Количество выходных реле и вид контактов, шт. 4 – переключающие;
• Тест выходных реле есть;
• Тест индикации есть;
• EIA/TIA-485 MODBUS RTU / ASCII есть;
• Время хранения данных, лет, не менее 15;
• Назначение изделия Устройства управления и распределения;
• Номинальный режим работы Продолжительный;
• Степень защиты лицевой панели ІР64;
• Степень защиты корпуса IP20;
• Класс защиты от поражения электрическим током II;
• Климатическое исполнение УХЛ 3.1;
• Допустимая степень загрязнения II;
• Категория перенапряжения II;
• Номинальное напряжение изоляции, В 450;
• Номинальное импульсное выдерживаемое напряжение, кВ 2,5;
• Сечение проводов для подключения к клеммам, мм² 0,5 – 2,5;
• Момент затяжки винтов клемм, Н*м 0,4.

Диапазон измеряемых температур:

• PT100 от минус 60 до +300°С;
• PT1000 от минус 60 до +300°С;
• PTC1000 (EKS111) от минус 50 до +120°С;
• PTC (minika) от плюс +60 до +180°С.

Коммутационный ресурс выходных контактов реле:

1. Электрический ресурс при 10 A 250 В AC (cos φ = 1,0), раз, не менее 100000;
2. Электрический ресурс 10 А 24 В DC, раз, не менее 10000;
3. Механический ресурс, раз, не менее 10000000.

Характеристика выходных контактов реле:

1. Максимальный коммутируемый ток при 250 В (cos φ = 1,0), 10А;
2. Максимальный коммутируемый ток при 250 В (cos φ = 0,4), 6А;
3. Максимальный коммутируемый ток при 30 В, 3А;
4. Максимальная коммутируемая мощность, 2500ВА.
