ИБП непрерывного действия on-line SinPro 200-S910 200ВА правильная синусоида, АКБ внешняя

ИБП SinPro 200 серии S910 обеспечивает:

• работу в широком диапазоне входного напряжения (155…280 В) без перехода на аккумуляторную батарею;
• отсутствие провалов выходного напряжения при смене режимов работы ИБП сети/АБ и обратно;
• стабилизацию выходного напряжения при работе от сети и аккумулятора, независимо от состояния аккумулятора и мощности подключенной нагрузки;
• полную фильтрацию помех при работе от сети, включая помехи от сварочного оборудования;
• синусоидальную форму выходного напряжения;
• длительную работу от внешней АБ большой ёмкости;
• автоматический трёхстадийный процесс заряда аккумулятора;
•  оптимальный режим заряда АБ в широком диапазоне напряжения сети (155…280 В);
• гальваническую развязку вход/выход устройства;
• фиксированную «фазировку» выходного напряжения, независящую от «фазировки» входной линии и вообще её наличия;
• индикацию состояния ИБП;
• индикацию состояния аккумуляторной батареи;
• защиту устройства от перегрузки и короткого замыкания;
• защиту устройства от перегрева;
• защиту АБ от переразряда (автоматическое отключение)

ИБП SinPro рассчитан на непрерывный круглосуточный режим работы в закрытых отапливаемых помещениях при следующих условиях:

• температура окружающей среды +1°C…+40°C;
• относительная влажность воздуха 40%…80% (при t=25±10°С);
• атмосферное давление 630…800 мм рт.ст.

Основные принципы функционирования ИБП SinPro серии S910

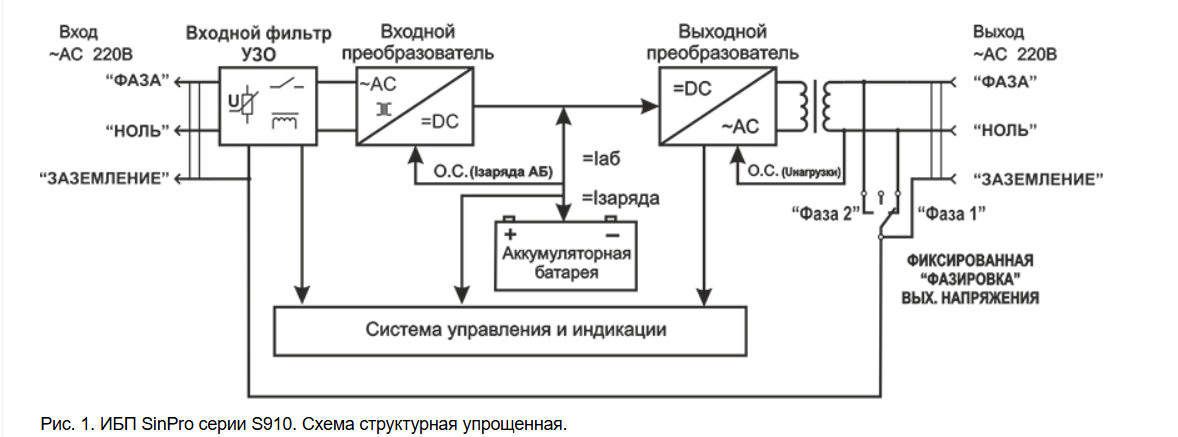

ИБП SinPro серии S910 является источником бесперебойного питания непрерывного действия  «On-Line», выходное напряжение и частота которого не зависят от формы и частоты входного сетевого напряжения. По сути, он является электронным стабилизатором сетевого напряжения (при наличии сетевого напряжения) и преобразователем DC/AC из постоянного напряжения в переменное синусоидальное напряжение 220 В в случае отсутствия сетевого напряжения. Переход из одного режима в другой осуществляется автоматически без временных задержек, характерных для устройств с электромеханической коммутацией «сеть/резервное питание». Функциональная схема ИБП приведена на рис.1.

Если рассматривать ИБП упрощённо, то в устройстве энергия питающей электросети преобразуется зарядно-питающим устройством в постоянное напряжение, которым питается выходной преобразователь напряжения и заряжается аккумуляторная батарея. Поскольку АБ имеет очень низкое внутреннее сопротивление и сравнительно большую ёмкость, напряжение на ней изменяется очень медленно, согласно зарядной характеристике батареи. Следовательно, какие бы ни происходили изменения напряжения в питающей электросети, они не приведут к какому-либо изменению напряжения на аккумуляторной батарее и никаким образом не повлияют на работу выходного преобразователя напряжения. В целом такая система имеет высокую устойчивость к внешним факторам и к любым неисправностям электросети.

В реальности ИБП имеет более сложную структуру, поскольку ток заряда аккумуляторной батареи должен быть фиксированным и, как правило, намного меньше тока питания выходного преобразователя. Поэтому введены раздельные цепи питания выходного преобразователя и заряда АБ.
ИБП имеет гальваническую развязку «Вход 220 В – АБ» и «АБ – Выход 220 В».

Фиксированная «фазировка» выходного напряжения

Для нормальной работы многих современных котлов отопления требуется фазировка при подключении к питающей сети. В случае работы от автономного источника энергии - аккумуляторной батареи, выходное напряжение не связано с питающей электросетью и не имеет ни фазного, ни нулевого потенциалов сети. Поэтому в ИБП SinPro^® сери S910 применяется искусственная фазировка выходного напряжения. Для этого в устройстве имеется выходной трансформатор гальванической развязки, один из выходных выводов которого потенциально связывается с заземлением. Это чётко определяет потенциал выходного напряжения. Выход обмотки, соединённой с заземлением, имеет «нулевой» потенциал, а второй выход обмотки – фазовый. ледовательно, выходное напряжение ИБП имеет чёткую фазировку и не зависит от фазировки входного напряжения сети и её состояния. Примечание: для корректной работы ИБП и котельного оборудования требуется наличие заземления.

Рекомендации по подбору аккумуляторной батареи

ИБП рассчитан на работу со свинцово-кислотными батареями любого типа. Наиболее оптимальными батареями для ИБП SinPro являются пастовые AGM (гелевые) свинцово-кислотные  аккумуляторные батареи.
ВНИМАНИЕ! При подключении к ИБП SinPro 200-S910 аккумуляторных батарей емкостью более 120 А/ч необходимо учитывать, что время полного заряда бетарей может существенно увеличиться.  Для сохранения эксплуатационного ресурса батарей рекомендуется использовать дополнительное зарядное устройство с функцией буферного заряда.

Источник бесперебойного питания SinPro^® сери S910 выполнен по топологии On-Line с двойным преобразованием энергии (Double Conversion), что позволяет осуществлять наиболее полную фильтрацию сетевых помех, выбросов и провалов входного сетевого напряжения. ИБП обладает широким диапазоном допустимого входного напряжения, способен работать с сетью в большинстве случаев без разряда батарей, сохраняя их заряд и продлевая срок службы.
