Переключатель нагрузки трехпозиционный SFM 3P 50A TAKEL

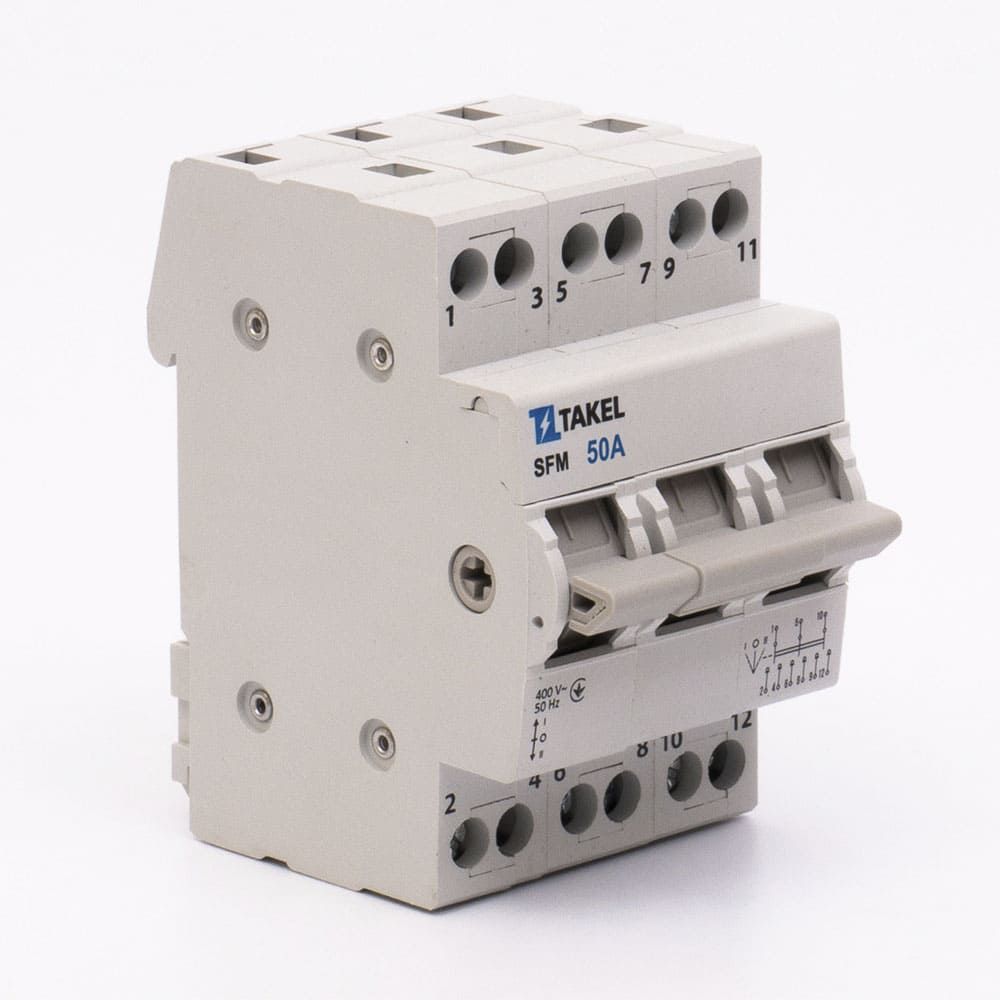

Переключатель нагрузки трехпозиционный SFM 3P 50A TAKEL

Артикул: 507824

Нет на складе

В наличии

0.0

Оставить отзыв

0,00 грн

355,20 грн

Нет на складе

В сравнение

Скидки для постоянных покупателей

Некоторые товары отгружаются только после оплаты

Безналичная оплата с НДС

Минимальная сумма заказа: 500 грн.

Тип	Переключатель нагрузки трехпозиционный SFM 3P 50A TAKEL
Производитель	Takel
Степень защиты	IP20
Момент затяжки винтов, Нм	1.2
Износостойкость, цикл	30000
Максимальное сечение присоединяемых проводников, мм²	1.5-16 мм²
Электрическая износостойкость, циклов	10000
Кол-во полюсов	3
Номинальное напряжение (Uн), В	230/400 В
Категории применения	AC 22 В
Частота (F), Гц	50
Номинальный ток (Iн), А	50 А
Наименование сокращенное	SFM 3P 50A
Рабочая температура	-10...+50 °C

Переключатели нагрузки трехпозиционные серии SFM предназначены для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц:

Внимание! Переключатель должен быть защищен от токов перегрузки и короткого замыкания предохранителями типа NT или автоматическими выключателями.

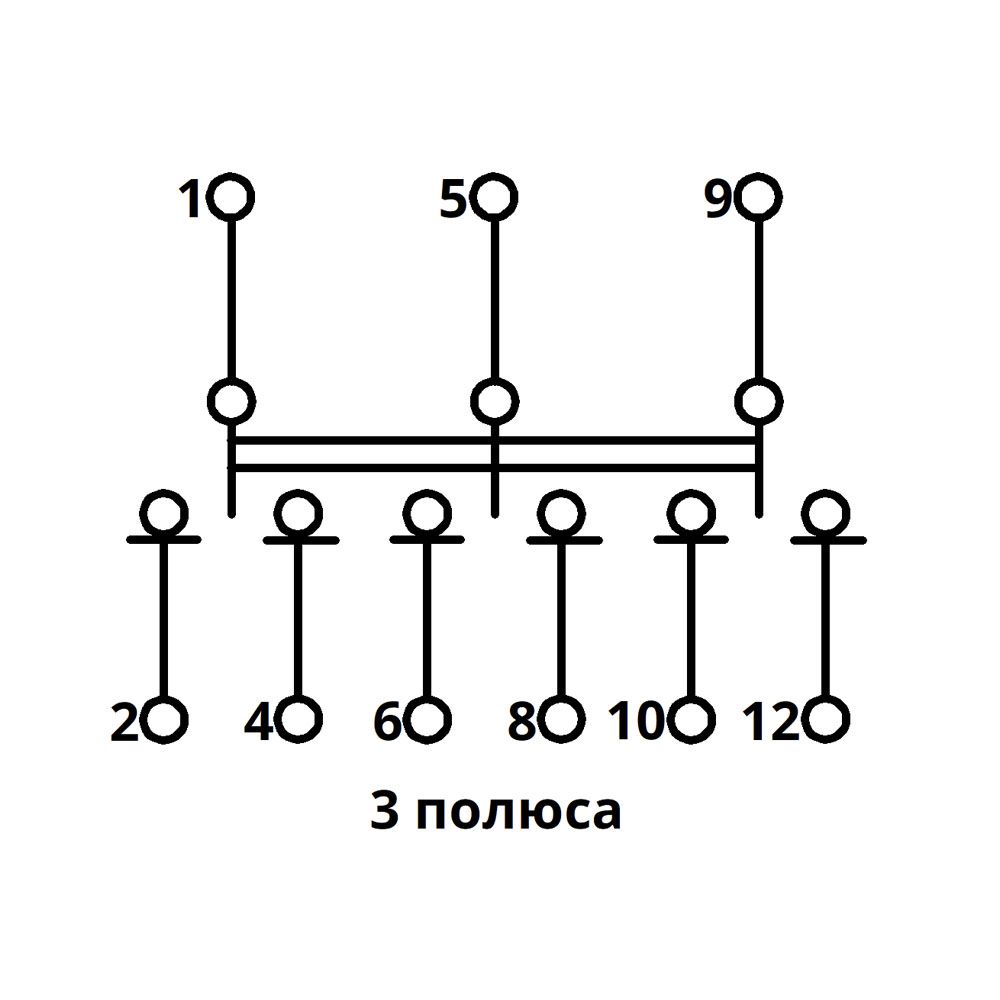

Трехпозиционный переключатель применяется для переключения питания с основного на резервное и обратно (питание подводится к переключателю снизу, где на каждый полюс он имеет по 2 контактных зажима, а сверху имеет по одному контактному зажиму для подключения нагрузки).
Так же данный переключатель можно использовать для переключения между двумя отдельными группами потребителей или участками. Тогда питание подводится сверху, а снизу подключается 2 цепи разных линий.

Особенности конструкции и монтажа:

Номинал модульного переключателя нагрузки должен быть обязательно выше номиналов автоматических выключателей, применяющихся в цепи, а также силы тока на который рассчитана данная электрическая сеть. При выборе модульных переключателей рекомендуется выбирать изделие с максимальной силой тока);
Переключатель большим номиналом всегда сможет заменить переключатель с меньшим номиналом но не наоборот (переключатель 63 А заменяет переключатель 40А и ниже, а переключатель 125 А заменяет переключатели 80 А и 100А);
Основные элементы корпуса выполнены из пластика подавляющего процесс горения, контактная группа выполнена из латуни, меди и сплава серебра;
Положение в пространстве – любое;
Трехпозиционные переключатели крепятся на DIN-рейку 35 мм;

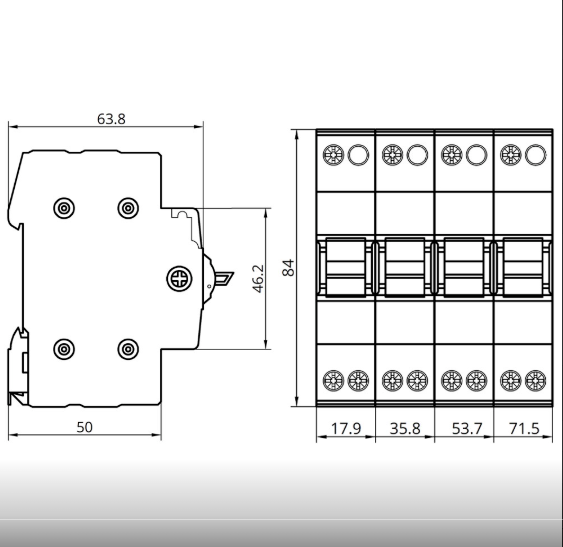

Ширина одного модуля переключателей SFM составляет 18мм (для переключателей номиналом до 63А) и 36 мм (для переключателей номиналом 125 А);
Переключатель имеет три фиксированных положения рукоятки управления I-0-II среднее положение рукоятки фиксирует нулевое положение контактов (оба контура контактной группы находятся в расцепленном состоянии);
Клеммы аппарата промаркированы, что позволяет избежать ошибок при монтаже;
Возможна коммутация алюминиевым и медным проводником. При этом не допускается одновременное присоединение к одному зажиму медных и алюминиевых проводников;
При использовании многожильных проводников необходимо подвергать опресовке трубчастыми наконечниками;
Если используется кабель который по диаметру больше контактной группы то рекомендуется применять наконечники силовые медно-луженые штыревые;
Сертификация в Украине: Конструкция и технические характеристики переключателей соответствуют ДСТУ EN 60947-3:2022.
