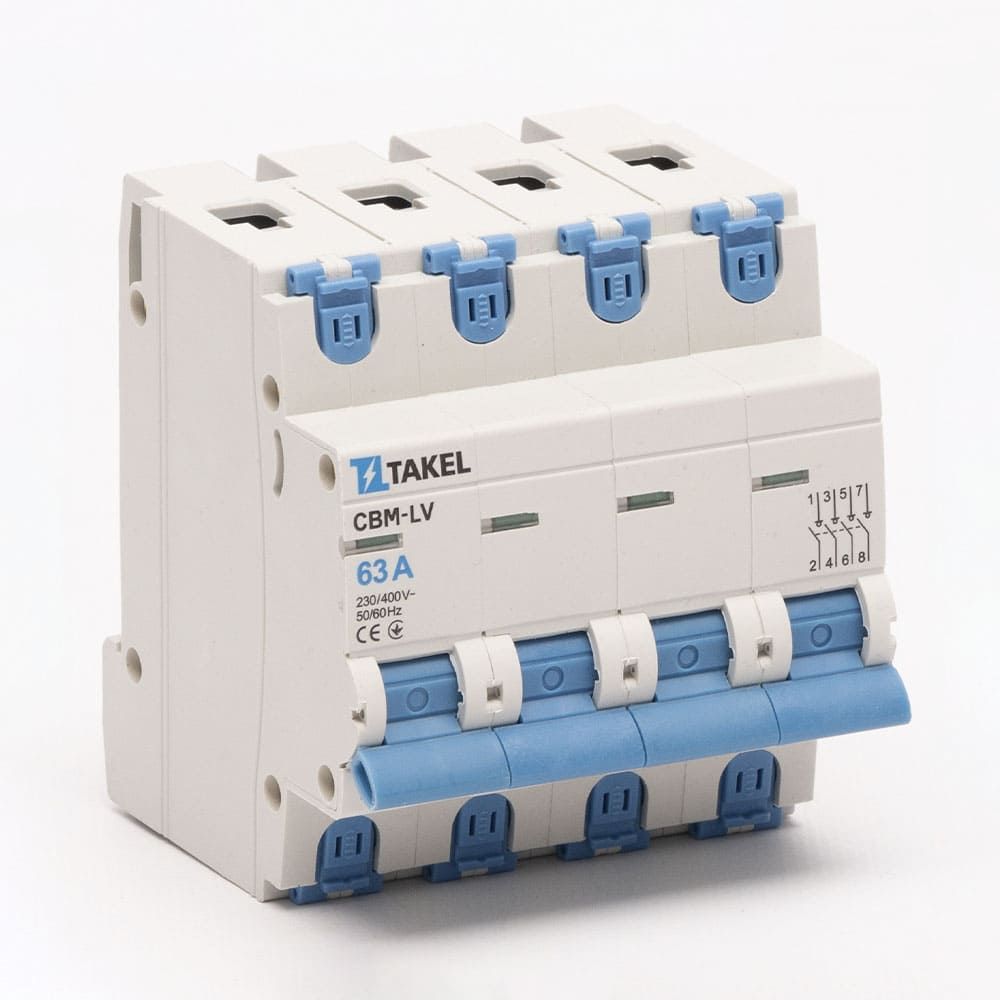

Выключатель нагрузки CBM-LV Takel 4p 63A 230-400В категория АС-22А IP20
Артикул:
507883
В наличии
| Тип | Выключатель нагрузки CBM-LV Takel 4p 63A 230-400В категория АС-22А IP20 |
| Производитель | Takel |
| Категории применения |
АС-22А (для индуктивных/резистивных нагрузок) Выключатель пригоден для частых включений нагрузок индуктивного и резистивного типа |
| Количество положений | 2 |
| Количество полюсов | 4р (4 полюса – управление трехфазной сетью с нейтральным проводом или четвертой фазой) |
| Схема подключения |
Двухпозиционный переключатель – «выключено/включено», одновременно размыкающий или замыкающий 4 линейных и нейтральных проводника |
| Номинальное напряжение Un, В | 230/400В |
| Номинальный ток In, А | 63А |
| Сечение гибкого провода, мм² | 0.75...25мм² |
| Сечение жесткого провода, мм² | 1...35мм² |
| Частота F, Гц | 50/60Гц |
| Электрическая износостойкость, циклов | 10000 |
| Механическая износостойкость, циклов | 20000 |
| Момент затяжки винтов, Нм | 2.5 Нм |
| Рабочая температура | -40...+55 °С |
| Степень защиты | IP20 |
| Управление | Ручное управление механическим рычагом — без автоматики |

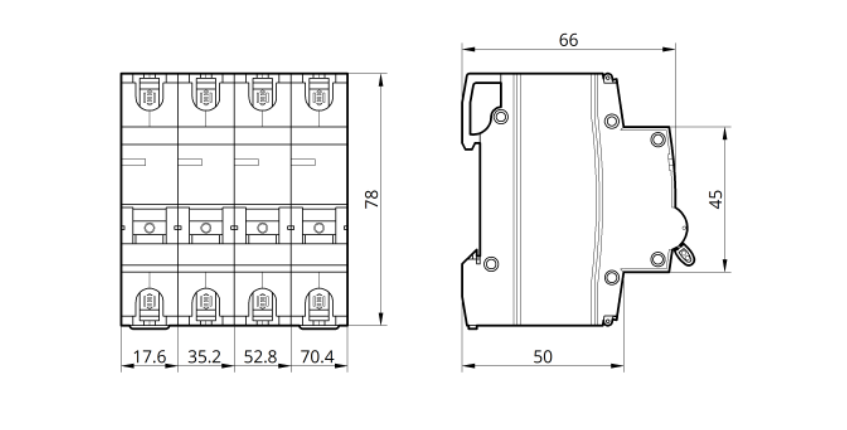

| Монтаж | На DIN‑рейку, корпус шириной на 4 модуля (~70 мм) |
Выключатель нагрузки CBM предназначен для ручного включения и отключения цепей без защиты от перегрузки. Выполнен в корпусе автоматического выключателя ВА47-29, монтируется на стандартную DIN-рейку. Модели на 25, 40 и 63 А оснащены усиленной контактной группой и дугогасительной камерой. Версия на 125 А построена по схеме, аналогичной переключателям SFM, и надёжно коммутирует высокие токи.
Область применения: Распределительные щиты, вводные устройства, промышленное и бытовое оборудование, где требуется простое и надёжное ручное управление без защитных функций.
Дополнительные характеристики:
- Монтаж: на DIN-рейку;
- Ручное управление;
- Без функции автоматического отключения;
- Увеличенная площадь токоведущих элементов, включая гибкую медную шину, улучшает рассеивание тепла;
- Наличие дугогасительной камеры для безопасного размыкания цепи;
- Совместим с допконтактами ВА47-29 и ВА47-60.
Выключатели нагрузки серии CBM предназначены для ручного включения и отключения электрических цепей без функции автоматического отключения. Внешне они выполнены в корпусе автоматического выключателя ВА47-29, но имеют отличную внутреннюю конструкцию. Особенно стоит отметить модель на 125 А — её конструктив схож с модульными переключателями типа SFM, что обеспечивает стабильность и надёжность при коммутации. Устройства применяются в щитах, где требуется простое ручное управление нагрузкой без защиты от перегрузок.
Преимущества конструкции CBM 25, 40, 63 А:
-
Механизм включения/отключения идентичен автоматическим выключателям, что обеспечивает чёткую и стабильную работу;
-
Увеличенная площадь токоведущих элементов, включая гибкую медную шину, улучшает рассеивание тепла;
-
Наличие дугогасительной камеры для безопасного размыкания цепи;
-
Совместимость с дополнительными контактами серий ВА47-29 и ВА47-60.
CBM — это надёжное и удобное решение для ручного управления электрическими нагрузками. Они совмещают компактность автоматов с прочностью силовых переключателей, обеспечивая безопасную и стабильную эксплуатацию в бытовых и промышленных установках.
В интернет-магазине «Электровоз» можно купить выключатель нагрузки и другие электровыключатели и рубильники, оптом и в розницу. У нас на сайте широкий выбор осветительных приборов, по самым доступным ценам. Организуем своевременную доставку заказов по городу Львову и в любой населенный пункт Украины.
-
