Блок защиты сухих трансформаторов 4 канала Новатек ТР-100

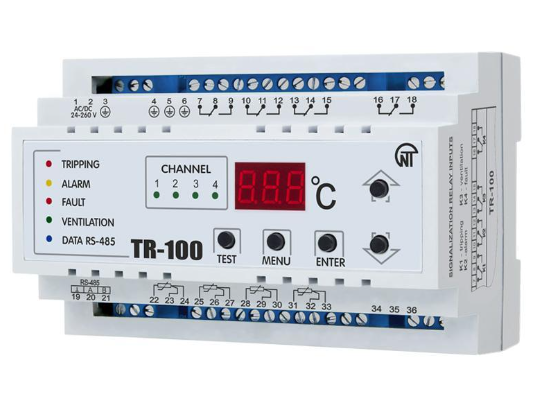

Блок защиты сухих трансформаторов 4 канала Новатек ТР-100

Артикул: NTTR10000

Нет на складе

В наличии

0.0

Оставить отзыв

Сделано в Украине

На DIN рейку

− +

0,00 грн

6216,00 грн

Нет на складе

Быстрый заказ В сравнение

Скидки для постоянных покупателей

Некоторые товары отгружаются только после оплаты

Безналичная оплата с НДС

Минимальная сумма заказа: 500 грн.

Тип	Блок защиты сухих трансформаторов 4 канала Новатек ТР-100
Производитель	Новатек
Диапазон температур	от – 40 до +240°С
Наименование	Цифровое температурное реле
Исполнение	Дин-рейка
Количество измеряемых зон	4
Количество реле	4
Назначение	Защита сухих 3ф трансформаторов, двигателей и генераторов
Тип датчиков	РТ100, PT1000, KTY83, KTY84, PTC
Размер	90 х 139 х 63 мм
Вес	0,37 кг

ТР-100 предназначен для измерения и контроля температуры устройства по четырем датчикам PT100, подключаемым по двух- или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких либо параметров за установленные пределы.

Характеристики:

Напряжение питания, В 24 – 260 AC/DC;
Предохранитель для защиты изделия, А 1 - 2;
Тип датчиков, используемых для измерения температуры РТ100, PT1000, KTY83, KTY84, PTC;
Количество подключаемых датчиков шт.* 1 – 4;

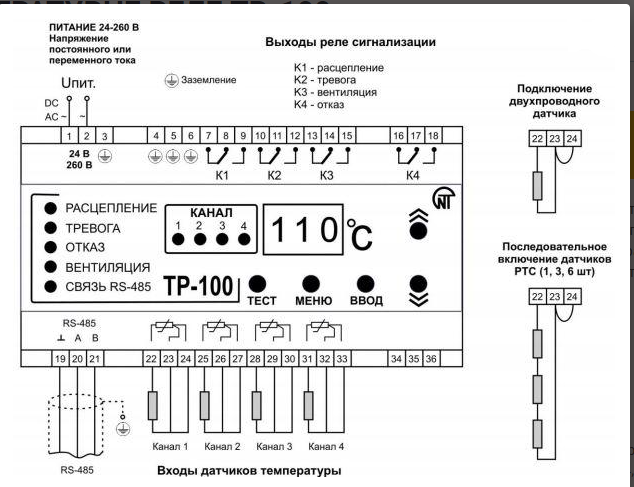

Схема подключения датчиков 2/3 проводная;
Длина провода датчика в зависимости от схемы подключения, м: 2-х проводная до 5м; 3-х проводная до 100 м;
Количество выходных реле, шт. 4;
Время хранения данных, лет, не менее 15;
Погрешность измерения температуры 2 °С;
Диапазон измеряемых температур от минус - 40 до +240°С;
Тест выходных реле есть;
Тест индикации есть;
RS-485 MODBUS RTU есть;
Время измерения 2 сек;
Степень защиты: корпуса IP30; клеммника IP20;
Климатическое исполнение УХЛ 3.1;
Потребляемая мощность (под нагрузкой), не более 4,0 ВА;
Диапазон рабочих температур, от минус -40 до +55 °С;
Допустимая степень загрязнения II, Категория перенапряжения II;
Номинальное напряжение изоляции, 450В;
Номинальное выдерживаемое импульсное напряжение 2,5 кВ;
Сечение проводов для подключения к клеммам, 0,5 – 2 мм;
Момент затяжки винтов клемм 0,4 Н*м;
Коммутационный ресурс исходных контактов: электрический ресурс 10 A 250 В AC, не менее 100 тыс раз; электрический ресурс 3 А 24 В DC не меньше 100 тыс раз.

Программное обеспечение - Цифровое температурное реле ТР-100. Может применяться для защиты:

Двигателей и генераторов;
Трехфазных сухих трансформаторов с дополнительным контролем температуры сердцевины или окружающей среды.

ТР-100 обладает универсальным питанием и может использовать любое напряжение от 24 до 255 В, независимо от полярности.

В качестве датчиков температуры ТР-100 может использовать следующие типы:

PT100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0 ° С;
PT1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 ° С;
KTY83 – кремниевый датчик с номинальным сопротивлением 1000 Ом, при 25 ° С;
KTY84 – кремниевый датчик с номинальным сопротивлением 1000 Ом, при 100 ° С;
PTС (1, 3, 6 последовательное включение) холодное сопротивление датчика 20-250 Ом.
