ИБП резервный off-line SinPro 2400-S310 2400Вт правильная синусоида, АКБ наружная

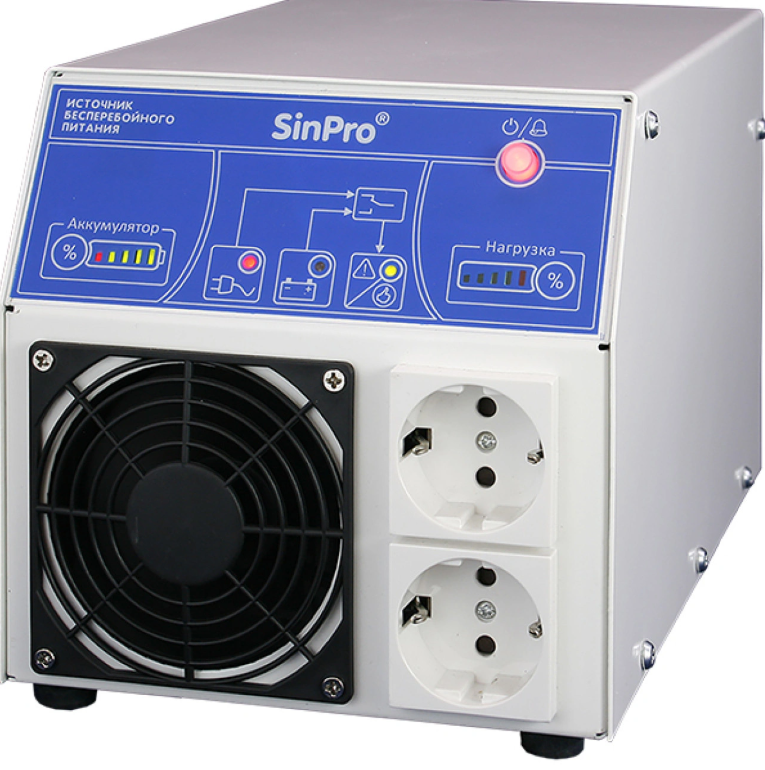

ИБП SinPro 2400-S310

Источник бесперебойного питания SinPro предназначен для непрерывного обеспечения электроэнергией особо ответственных потребителей: систем управления твердотопливных котлов отопления с циркуляционными насосами, газовых кот-лов отопления, отдельных циркуляционных насосов, систем резервного освещения, компьютеров и терминалов, требующих длительного времени резервирования, а также другого бытового и промышленного оборудования.

ИБП SinPro 2400 S310 обеспечивает:

• высокую перегрузочную способность, совместимость с любым типом нагрузки;
• синусоидальную форму выходного напряжения при работе от АКБ;
• высокую экономичность при работе от АКБ (КПД более 85%);
• стабильное выходное напряжение при работе от АКБ;
• длительное время работы от внешней АКБ большой ёмкости;
• гальваническую развязку: сеть/АКБ, АКБ/выход преобразователя;
• контроль «фазировки» при подключении к сети;
• автоматический трёхстадийный процесс заряда АКБ с термокомпенсацией;
• оптимальный режим заряда АКБ в широком диапазоне напряжения сети (150-280 В);
• сохранение заряда АКБ в выключенном состоянии;
• минимизированный уровень шума системы охлаждения ИБП;
• индикацию состояния ИБП, нагрузки и аккумуляторной батареи;
• защиту устройства от перегрева, перегрузки и короткого замыкания;
• защиту от аварийно завышенного входного напряжения до 380 В;
• защиту от импульсных помех входного напряжения.

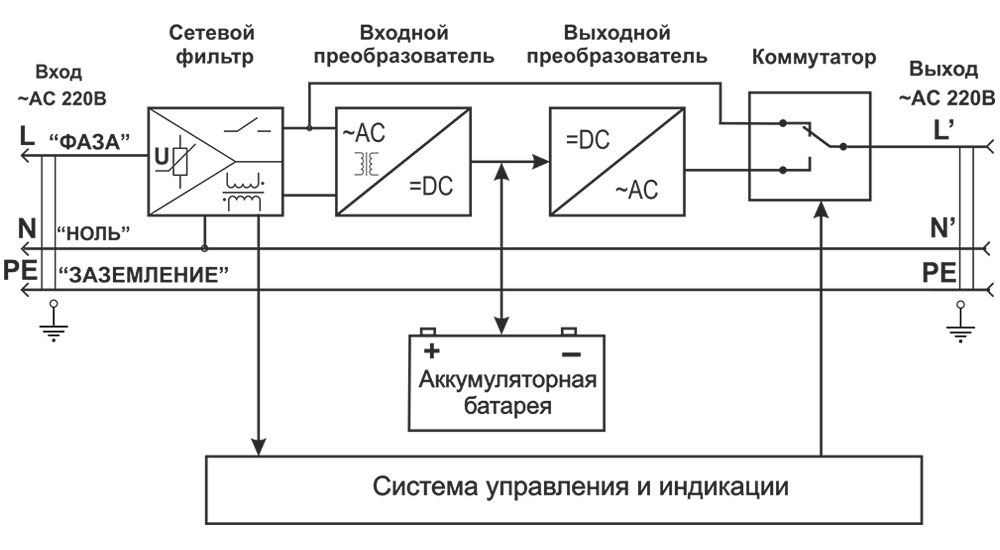

Если сетевое напряжение на входе ИБП находится в пределах нормы (см. табл.1), то оно подаётся на выход устройства через контакты реле без каких-либо изменений.
Если входное напряжение будет отсутствовать или выходить за пределы нормы (табл.1), то нагрузка будет питаться от аккумуляторной батареи через DC-AC преобразователь, который преобразовывает энергию АКБ в переменное напряжение 220 В с частотой 50 Гц. При появлении на входе ИБП напряжения, соответствующего норме, ИБП возобновит питание нагрузки от сети, и зарядное устройство ИБП начнёт процесс заряда аккумуляторных батарей.
Для нормальной работы многих современных котлов отопления требуется фазировка при подключении к питающей сети. Поэтому в ИБП SinPro^® сериS310 применена система контроля фазировки при подключении к сети и «транзитный «0». Это чётко определяет потенциал выходного напряжения относительно сети.
Примечание: для корректной работы системы контроля фазировки при подключении к сети требуется наличие заземления.

Система заряда АКБ

Заряд аккумуляторных батарей – трехстадийный и полностью автоматический. На первой стадии заряд ведётся со стабилизацией тока заряда. На второй стадии заряд продолжается при фиксированном напряжении и убывающей силе тока. На третьей, заключительной стадии работы, ЗУ переходит в поддерживающий режим хранения АКБ. Такая система заряда является оптимальной для любых свинцово-кислотных аккумуляторов.
Оптимальное напряжение заряда свинцово-кислотных АКБ в значительной мере зависит от температуры. Для достижения полного заряда и повышения ресурса АКБ применена система температурной компенсации напряжения заряда.

Рекомендации по подбору аккумуляторных батарей

ИБП SinPro 2400 S310 рассчитан на работу с внешними свинцово-кислотными батареями любого типа.
ВНИМАНИЕ! Подключаемые к ИБП аккумуляторные батареи соединяются последовательно. Количество 12 В батарей – 4 шт. Батареи должны быть одинаковыми: они должны быть одной марки, одного типа и, по возможности, из одной партии. Желательно перед подключением каждую из батарей отдельно проверить и полностью зарядить.
Выбор типа батареи определяется конкретными требованиями по эксплуата-ции ИБП. Если ИБП устанавливается в жилом помещении, то необходимо применять герметичные стационарные свинцово-кислотные батареи.
Внимание! Автомобильные аккумуляторы не рассчитаны на работу в системах бесперебойного питания, где требуется циклический режим работы «разряд–заряд», поэтому срок их эксплуатации в таких системах существенно ниже, чем в автомобилях. Герметичные стационарные пастовые свинцово-кислотные батареи предназначены для эксплуатации в системах гарантированного питания внутри помещений и имеют срок эксплуатации до 10 лет.

Эксплуатация АКБ

Не допускайте сильного разряда АКБ. В разряженном состоянии в свинцово-кислотных батареях происходит интенсивная сульфатация пластин. Это приводит к уменьшению доступной ёмкости АКБ и, в конечном итоге, к уменьшению времени автономной работы системы.
В режиме «Дежурный» при отсутствии сети в ИБП реализована схема «микропотребления», которая гарантирует сохранение оставшегося заряда АКБ на срок до 3-х месяцев. В случае отключения ИБП на длительное время проследите, чтобы АКБ были в заряженном состоянии и после выключения ИБП отключите одну из клемм АКБ.
