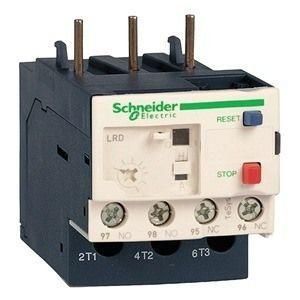

Тепловое реле перегрузки 4,0-6,0 А LRD10 класс 10А TeSys D Schneider Electric
Тип | тепловое реле |
Диапазон уставок реле, А | 4,0…6,0 |
Номинальное напряжение, В | 690 |
Диэлектрическая прочность при 50 Гц, кВ | 6 |
Диапазон рабочих температур, ° С | - 20…+ 60 |
Типы предохранителей, используемых с реле: aM (А) / gG (А) / BS88 (A) |
8 / 16 / 16 |
Ток термической стойкости, А | 5 |
Максим. мощность срабатывания катушки, управляющий контактором | |
Переменный ток AC-15 В / А | 120B / 3A |
Постоянный ток DC-13 В / А | 125B / 0,22 |
Подсоединение (Гибкий кабель, пружин.) | 1 - 2,5 мм2 |
жесткий кабель | 1,7 мм2 |
Класс защиты силовой цепи | 10 А |
Порог срабатывания (МЭК 60947-4-1) | 1.14 ± 0,06Ir |
Чувствительность с асимметрией фаз (МЭК 60947-4-1) Срабатывает по 1 фазе, при условии, что по другим протекает Ir |
при 30% от Ir |
Диэлектрическая прочность при 50 Гц, кВ | 6 |
Диапазон частот, Гц | 0 - 400 |
Диапазон уставок, А | 0,1…13 |
Размер, мм | 45 х 85 х 80 |
Масса, кг | 0,124 |
Производитель | Schneider Electric |
Тепловое реле перегрузки 4,0-6,0 А LRD10 класс 10А TeSys D Schneider Electric - это трехполюсное реле серии TeSys D, предназначенное для защиты стандартных электродвигателей и защиты линий переменного тока.
Применяется для защиты от: перегрузки, заклинивания ротора, асимметрии фаз (исчезновение фазы), затянутого времени пуска. Применяется вместе с контакторами типов LC1 (LC1D09 - LC1D38).
Интернет - магазин «Электровоз» предлагает купить электротепловое реле, защищающее трехфазный асинхронный электродвигатель с коротко замкнутым ротором, от токовой перегрузки превышенной продолжительности, а также защищает от токов, при обрыве одной из фаз.
Реле LRD присоединяются с помощью винтовых зажимов. Также возможно присоединение с помощью кабелей с наконечником.
Реле используется с автоматическими выключателями GV2L и GV3L с электромагнитными расцепителями с предохранителями типов Am на 0,25 А и gG на 2 А.
Реле имеет регулирования: - диск регулирования уставок Ir - кнопку "Тест" для обеспечения контроля кабельных соединений цепи управления, и имитацию срабатывания реле (воздействие на 2 контакта НЗ (замыкающий) и НО (разомкнут) - кнопку "Стоп" , что изменяет состояние контакта, не изменяет состояния НЗ контакта - кнопку "возвращение" - индикатор срабатывания реле - крышку, защищающую диск регулирования уставок; и имеет выбор режимов ручного или автоматического повторного возврата.
Реле серии LRD 01 ... 35 поставляются с переключателем, защищенным крышкой в положении ручного возврата. При необходимости осуществляется переход в автоматический состояние.
Интернет - магазин «Электровоз» предлагает, оптом и в розницу, недорого купить реле, имеет высокие показатели качества, надежности.
Производителем является известная немецкая корпорация Schneider Electric, которая имеет международные сертификаты, по долговечной безопасной и надежной работы прибора: МЭК / EN 60947-4-1, МЭК / EN 60947-5-1, UL 508, CSA C22.2 № 14 Директива ATEX 94/9 / EC (1), (2).
Выгодное предложение действует по городу Львову и по всем городам Украины.
Описание гарантии
Schneider Electric, как ведущий производитель электротехнического оборудования и автоматизационных решений, делает упор на качестве и надежности своей продукции. Мы гордимся предоставлением гарантии на наши изделия с целью обеспечения вас дополнительным спокойствием и уверенностью в выбранном оборудовании.
Сроки гарантии
Сроки гарантии для продукции Schneider Electric могут различаться в зависимости от конкретного товара и региона. Обычно сроки гарантии варьируются от 1 года до 5 лет или более, и они четко указаны в гарантийных документах, поставляемых вместе с продуктом.
Покрытие гарантии
Гарантия Schneider Electric покрывает производственные дефекты и некорректную работу оборудования в условиях нормальной эксплуатации. В случае возникновения таких ситуаций мы обязуемся обеспечить ремонт или замену продукта бесплатно.
Применение гарантии
Для получения гарантийного обслуживания вам нужно обратиться в наш авторизованный сервисный центр или местное представительство Schneider Electric и предоставить гарантийные документы вместе с продуктом. Наши квалифицированные специалисты выполнят необходимые работы по ремонту или замене изделия.
Итог
Мы верим в качество и надежность наших продуктов и гарантируем, что они соответствуют самым высоким стандартам. Гарантия Schneider Electric - это ваше дополнительное уверенность в правильном выборе для управления энергией и автоматизации. Наша цель - сделать вашу жизнь более безопасной и эффективной благодаря нашему оборудованию.
