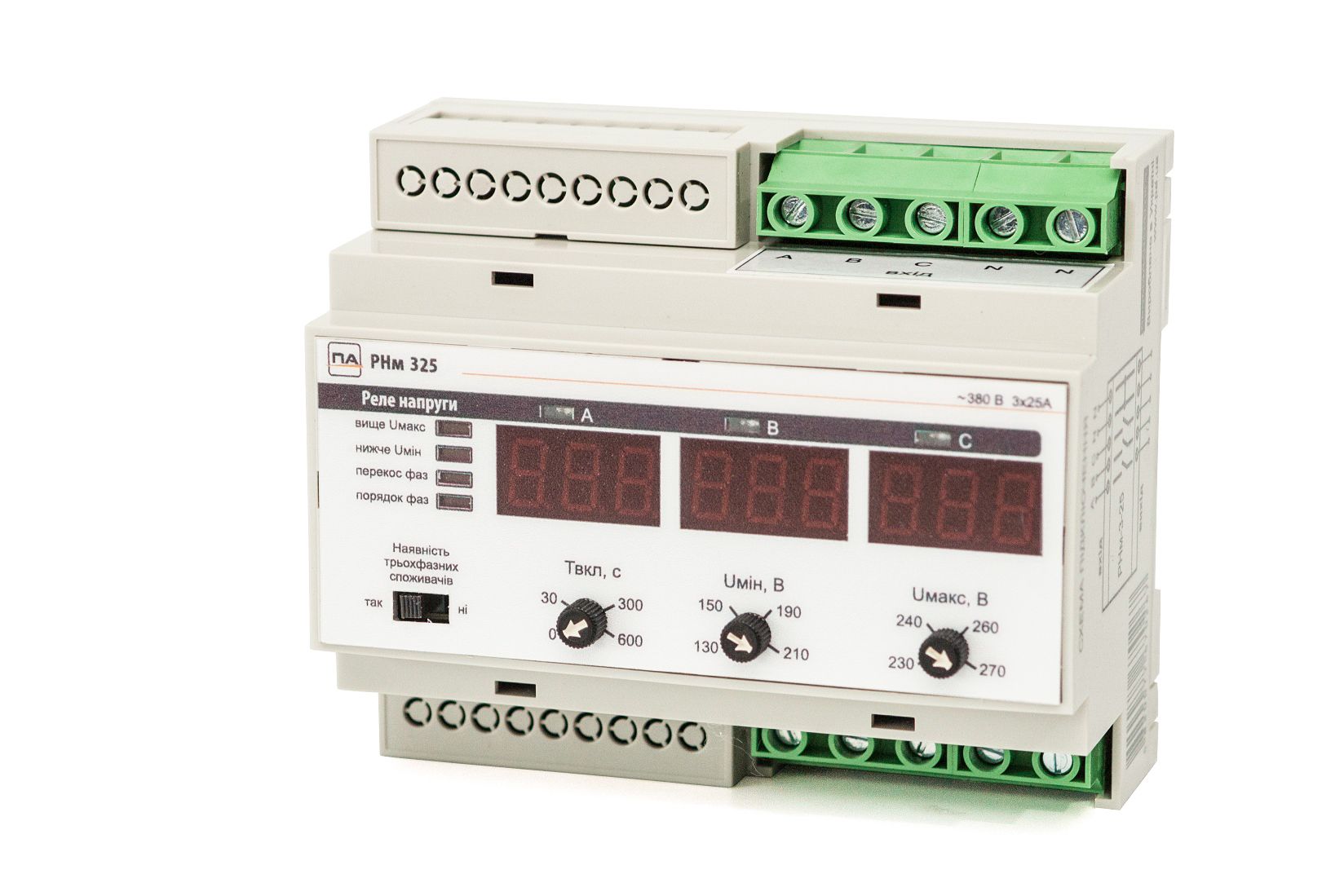

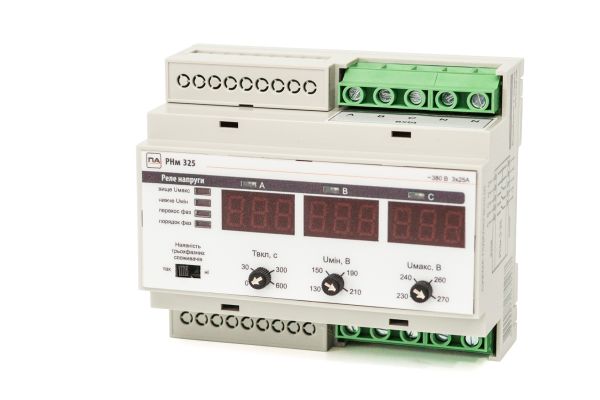

Реле напруги трифазне 25A Промавтоматика РНм 325
| Тип | Реле напруги трифазне 25A Промавтоматика РНм 325 |
| Виробник | Промавтоматика, Україна |
| Номінальний струм навантаження | 25 А |
| Кількість фаз | 3 |
| Напруга живлення | 380 В АС |
| Номінальна фазна напруга | 220 В |
| Номінальна лінійна (міжфазна) напруга | 380 В |
| Частота мережі | 48 - 52 Гц |
| Нижня межа відключення | 130-210В |
| Верхня межа відключення | 230-270В |
| Гістерезис (повернення по напрузі) | ∆5В |
| Максимальна похибка вимірювання | ±2,5% |
| Діапазон робочих температур | 20°С…+60°С |
| Ступінь захисту реле | ІР 20 |
| Габаритні розміри | 105 х 90 х 60 мм |
| Вага | 0, 32 кг |
| Монтаж | DIN-рейку шириною 35мм |
| Підключити реле до трифазної мережі | Провід з перетином не більше 4 мм2 |
Реле напруги трифазне 25A Промавтоматика РНм 325 - Реле напруги «РНм 325» проводить вимірювання діючого значення фазної напруги у мережах з глухо-заземленою нейтраллю. Для комутації навантаження використовується три незалежних електромагнітних реле, кожне розраховане на номінальний струм 25 А. Така конфігурація дає можливість незалежного розмикання фази А, В, або С (режим трьох однофазних реле напруги), або одночасної комутації А, В і С (режим трьохфазного реле напруги).
Режим роботи:
- Однофазні і трьохфазні споживачі. Слугує для випадку, коли у навантаженні є трифазні споживачі, які необхідно захистити під час аварії на будь-якій з фаз. Для переводу реле в режим «Однофазні і трьохфазні споживачі» необхідно пересунути перемикач-повзунок (8) вліво, на положення «так». У такому режимі роботи реле виконує роботу трьохфазного реле напруги.
- Тільки однофазні споживачі. УВАГА! У цьому режимі дозволяється підключати навантаження тільки те, що розраховане на роботу в однофазній мережі 220 В, 50 Гц. Використовується у випадку аварії лише на одній з фаз, коли бажано не припиняти роботу приладів, що підключені до інших фаз. Для переводу у даний режим необхідно пересунути перемикач-повзунок (8) вправо, на положення «ні». У такому режимі роботи реле виконує роботу трьох незалежних однофазних реле напруги.
Реле спрацьовує у разі:
- Завищеної напруги, коли вмикається червоний світлодіод;
- Заниженої напруги;
- Порушення порядку підключення фаз (порядок фаз);
- Відхилення від заданого співвідношення амплітуди між фазами (перекос фаз).
Увага!
- Прилад необхідно захистити автоматичним вимикачем;
- Реле не захистить обладнання від імпульсних перенапруг при ударах блискавки, або комутації силового обладнання;
- Користувач встановлює регуляторами (4, 6) максимальну та мінімальну напруги спрацювання;
- Також користувая указує час затримки ввімкнення (регулятором 7);
- Аварійні ситуації відображаються на індикаторах (9).
Характеристики:
- Час відключення реле при падінні напруги, на величину більше 30В від уставки, або за значення менше 130В 0,1с;
- Час відключення реле при підвищенні напруги, на величину більше 30В від уставки, або за значення вище 270В .0,1с;
- Час відключення реле при напрузі більше 300В 0,02с;
- Час затримки автоматичного увімкнення 0-600с;
- Асиметрія напруг (за замовчуванням) 0-16% (4%);
- Час відключення реле при асиметрії напруг від уставки 5с;
- Час відключення реле при злипанні фаз 0,1с;
- Номінальний струм навантаження 25А;
- Струм власного споживання 14 мА.
Інтернет-магазин "Електровоз" пропонує купити трифазне реле напруги відмінної якості і за недорогою ціною. Доставка проводиться по місту Львову і по всіх населених пунктах України.
-
