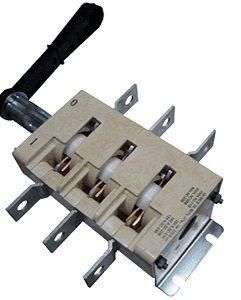

Рубильник розривний 400А ВР32-37В 31250
Тип | Рубильник разривний (2 положення включити і виключити) |
Номінальний струм, In | 400 А |
Полюси | 3Р |
Кількість напрямків | три полюси на 1 (один) напрямок |
Напруга, вольт |
|
Дугогасильна камера |
Так |
Знімна бічна зміщена рукоятка | Так |
Допоміжні контакти | Не має |
Габаритні розміри LxHxB | 212 х 231 мм |
Ступінь захисту | IР00 |
Категорії застосування |
|
Маса | 1,2 кг |
Приєднання провідників | Мідні, алюмінієві |
Температура | - 60 до +40 ºС |
Рубильник розривний 400А ВР32-37В 31250 - 400А, три полюси на один напрямок, з дугогасительною камерою застосовується для включення / вимикання енергопостачання з навантаженням, для пропускання електричної енергії у мережах змінного струму номінальною напругою до 660 вольт, частотою 50/60 Гц; а також слугує у мережах постійного струму номінальною напругою до 440 вольт у низьковольтних комплектних пристроях.
Інтернет - магазин "Електровоз" пропонує купити, за найкращою ціною, розривної рубильник ВР32, який застосовується для нечастої ручної комутації трифазного ланцюга. Використовується: у машинобудуванні, енергетиці, житлово-комунальному та залізничному господарстві, електростанції.
Монтаж:
- На будівельних конструкціях;
- У наземних стаціонарних пристроях;
- Вантажопідйомних кранах, корпусах роликових конвеєрів, прокатному обладнанні;
- У кузовах, під кузовами електровозів і тепловозів, вагонів ж / д;
- На залізничних платформах, у міському рейковому електротранспорті;
- Ввідно-розподільних пристроях житлових і та промислових будівель;
- У шафах, пунктах розподілу, трансформаторні підстанції, шафи і ящики управління.
Розшифровка маркування виконання:
- ВР - вимикач-роз'єднувач;
- 32 - 37 умовне позначення серії та теплового струму 400А;
- В позначає знімну рукоятку;
- 3 -триполюсний рубильник на 1 напрямок перемикання струму;
- 1 дугогасительна камера, що дозволяє відключати ланцюг під навантаженням;
- 2 приєднання зовнішніх затискачів контактних висновків перпендикулярно площині монтажу;
- 5 збоку зміщена рукоять;
- 0 без допоміжних контактів.
Конструктивні особливості:
Принцип контактної системи ножового типу, з подвійним видимим розривом ланцюга. Контакти рухливі (розміщені на пластмасовому валу) і нерухомі. Струмопровідні частини з міді. Кожен окремий пакет у ізоляційному корпусі складається з рухомого і нерухомого контакту. Три пакети разом, зібрані шпильками. Механізм фіксації рукоятки у положення вкл. / викл. Зносостійкість: в АС 21В при 380В, циклів 1000 циклів; АС 21В при 660В, 200 циклів. Механічне та кліматичне виконання М4; УХЛ3.
Приєднуються висновки з мідними, або алюмінієвими жилами (перетином від 1х120 до 3х120 мм2), які повинні закінчуватися наконечником або контактними зажимами; а також шини за допомогою різьбових з'єднань.
А | А1 | А2 | B | B1 | L | L1 | b | b1 | b2 | H | H1 | H2 | k | l | l1 | h | a | d | d1 | R | |
ВР32-37B31250-32 | 200 | 50 | 50 | 178 | 249 | 303 | 212 | 99.5 | 26 | 13 | 122 | 230.5 | - | - | 49.1 | 80 | 70.5 | - | 7 | M10 | 160 |
Згідно нашого каталогу, Ви можете недорого купити вимикач-роз'єднувач, оптом і вроздріб. Поставка здійснюється зі складу міста Львова, по усій території України.
-
