Блок розподільчий на DIN-рейку 175А/3

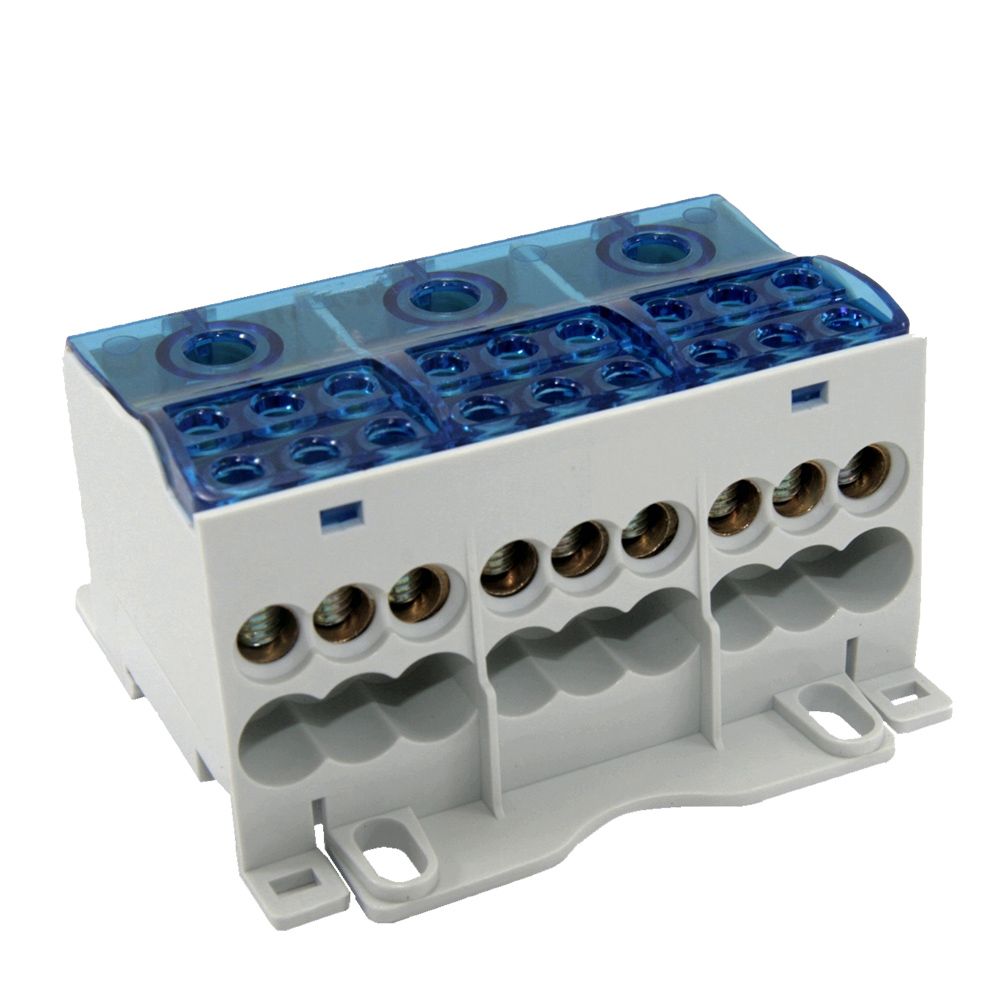

Блок розподільчий на DIN-рейку 175А/3

Артикул: 502637

Немає на складі

В наявності

0.0

Залишити відгук

Блоки розподільчі

− +

0,00 грн

999,00 грн

Немає на складі

Швидке замовлення В порівняння

Знижки для постійних покупців

Деякі товари відвантажуються тільки після оплати

Безготівкова оплата з ПДВ

Мінімальна сума замовлення: 500 грн.

Тип	Блок розподільчий на DIN-рейку 175А/3
Производитель	Fantastik
Найменування	Блок розподільчий 175A/3

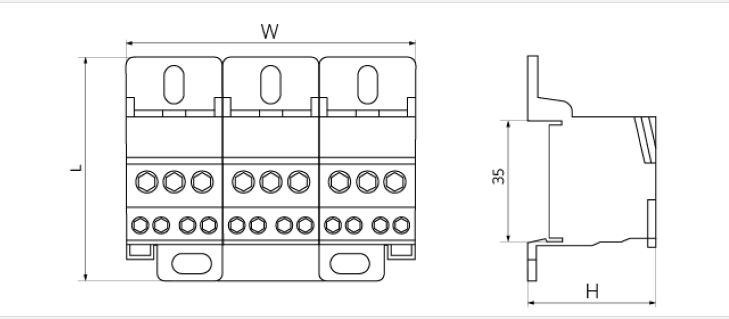

W:	82
L:	71
Введення отвір. кіл-ть*площа мм²	3*16-70
Виведення отвір. кіл-ть*площа мм²	18*2.5-16
Матеріал	Латунь з лудінням, Сталь з покриттям, Поліамід 6.6
H:	45
Номінальний робочий струм Ie (AC), А	≤175А
Номінальна напруга (Uн), В	≤690В

Блоки розподільні дозволяють швидко та зручно проводити ефективний розподіл живлення у щитах та електро шафах. Електромонтажний пристрій є клемною колодкою, за допомогою якої комутуються вступний провід великого перерізу з кількома провідниками менших перерізів. Блок розподільний 500А має вступний отвір для силової шини, а не для дроту. Моделі блоків мають приблизно однакову конструкцію і відрізняються один від одного кількістю вивідних отворів і розмірами металевого блоку (і відповідно силою струму, на яку вони розраховані).

Винятком є:

Однополюсні моделі блоків (125А/1 та 250А/1), які призначені для з'єднання тільки одного провідника з одного боку та одного з іншого;
Триполюсні моделі блоків (125А/3 та 175А/3), які використовуються для організації трифазного живлення.

Особливості:

Один такий розподіл блок приймає в себе паралельно три фази (три вступних жили кабелю), і одночасно розподіляє кожну з фаз на кілька вивідних провідників;
Блок розподільний 125А/3, крім трьох фазних контурів, має контур нейтралі;
Робочі температури від -40 до +70 ° С;
Ступінь захисту виробу IP20;
Корпус блоку закритий з усіх боків, і має лише отвори для введення та виведення проводів, а також отвори для доступу за допомогою інструмента. Відповідно струмопровідні елементи (металевий блок та болти) втоплені в пластиковий корпус, що забезпечує захист від ураження електричним струмом при випадковому зіткненні з корпусом блоку;
Внутрішній латунний блок має отвори різних діаметрів (див. таблиці) для можливості підключення провідників різного перерізу.

Спосіб кріплення:

1) До din-рейки – за допомогою кріплення розташованого на дні корпусу;

2) До поверхні – за допомогою двох отворів.

Вигідно купити розподільчий блок можна в інтернет-магазині "Електровоз". Організуємо швидку доставку оптових та роздрібних замовлень по Львову та в будь-яку точку України.

Тип пристрою:

Блок розподільчий
Номінальний струм, А:

175
Кількість контактів:

21
Виконання:

На DIN-рейку
Тип затиску:

Гвинтовий затискач
Мінімальний перетин дроту, мм²:

2,5
Максимальний перетин дроту, мм²:

70
Ширина, мм:

82
Довжина, мм:

71
