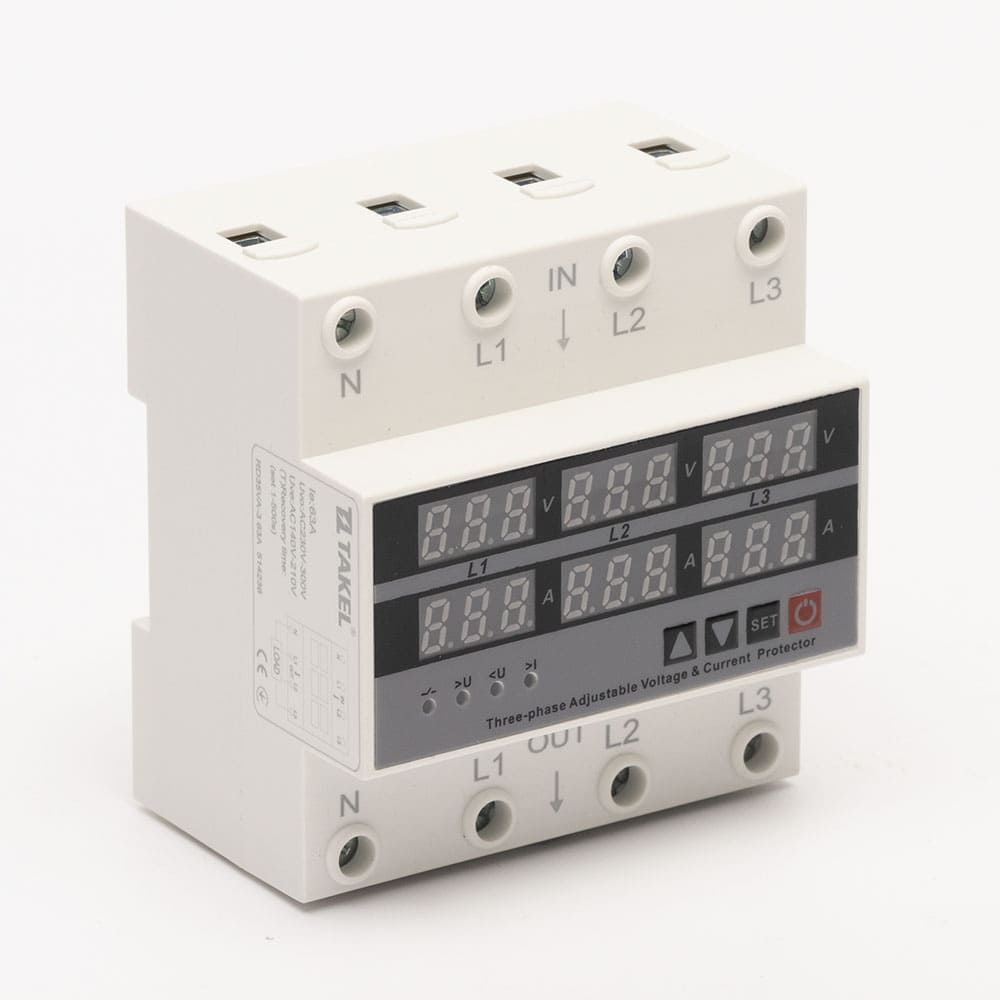

Реле напруги та струму Takel модульне трифазне RD35VA-3 63А 3NO 4p

Реле напруги та струму Takel модульне трифазне RD35VA-3 63А 3NO 4p

Артикул: 514236

Немає на складі

В наявності

0.0

Залишити відгук

Трифазні

0,00 грн

1850,00 грн

Немає на складі

В порівняння

Знижки для постійних покупців

Деякі товари відвантажуються тільки після оплати

Безготівкова оплата з ПДВ

Мінімальна сума замовлення: 500 грн.

Тип	Реле напруги та струму Takel модульне трифазне RD35VA-3 63А 3NO 4p
Виробник	Takel
Найменування скорочене	Реле напруги та струму модульне трифазне RD35VA-3 63А
Діапазон робочої напруги	80-400 (АС)
Кількість та тип контактів	3NO
Кількість точок підключення	8
Кількість полюсів	4
Номінальна напруга Un	230В (АС)
Номінальна напруга ізоляції Ui	400В
Номінальний струм In	63А
Частота F	50-60Гц
Експлуатаційна температура	- 50 до +55 °C
Електрична зносостійкість, циклів	10⁵
Затримка захисту від зниженої напруги	0.1...30с (крок 0.1с, зав. 1с)
Затримка захисту від надструму	0.1...30с (крок 0.1с, зав. 1с)
Затримка захисту від перенапруги	0.1...30с (крок 0.1с, зав. 1с)
Захист від заниженої напруги	210...140В (крок 1В, зав. 170В)
Захист від надструму	1...63А (крок 0.1А, зав. 63А)
Захист від перенапруги	230...300В (крок 1В, зав. 270В)
Захист від трифазного дисбалансу напруги	20...99В (крок 1В, зав. 20В)
Захист фаз при дисбалансі	OFF/ON (зав. ON)
Захисту від порушення порядку фаз	OFF/ON (зав. ON)
Калібрування напруги	-9.5…9.5% (крок 0.5%, зав. 0%)
Калібрування струму	-9.5…9.5% (крок 0.5%, зав. 0%)
Кількість відключень від надструму	1-20/OFF (крок 1, зав. OFF)
Кількість фаз	3
Механічна зносостійкість, циклів	10⁶
Момент затяжки гвинтів, Нм	2
Напруга відновлення після заниженої напруги	215...145В (крок 1В, зав. 175В)
Напруга відновлення після захисту від дисбалансу	5...94В (крок 1В, зав. 15В)
Напруга відновлення після перенапруги	225...295В (крок 1В, зав. 265В)
Похибка, %	1%
Ступінь захисту	IP20
Час відновлення після заниженої напруги	1...500с (крок 1с, зав. 30с)
Час відновлення після надструму	1...500с (крок 1с, зав. 30с)
Час відновлення після перенапруги	1...500с (крок 1с, зав. 30с)
Час увімкнення	1...500с (крок 1с, зав. 10с)

Трифазне реле напруги і струму це по суті два захисні пристрої в одному корпусі, які забезпечують захист на кожній з трьох фаз окремо, а також захист від дисбалансу та порушення порядку фаз. Реле RD35VA-3 це пристрій з широким переліком налаштувань (19 параметрів), які дозволяють налаштувати пристрій під потреби практично будь-якої ділянки низьковольтного електричного ланцюга і різного електротехнічного обладнання.

Трифазне реле напруги здійснює автоматичний контроль напруги на кожній із трьох фаз окремо, і виконує захисні відключення ланцюга:

При підвищенні напруги понад встановлену верхню межу, і зниження нижче встановленого нижньої межі;
При дисбалансі напруги між фазами на запрограмоване значення (20-99В). Є можливість відключення цієї опції в налаштуваннях;
При порушенні порядку фаз. Є можливість відключення цієї опції в налаштуваннях;
Тим самим реле напруги захищає техніку, яка підключена до цього ланцюга;
Реле може відключати ланцюг як моментально, так і з програмованою затримкою (до 30 секунд);
Після здійснення захисного відключення реле відраховує час програмованої затримки і після її закінчення включається повторно;
Популярна назва реле напруги – бар'єр.

Трифазне реле струму здійснює автоматичний контроль сили струму окремо на кожній фазі, та виконує захисні відключення ланцюга при підвищенні даного параметра понад встановлену верхню межу:

Тим самим реле струму захищає кабельну мережу, до якої підключено;
Реле може відключати ланцюг як моментально, так і з програмованою затримкою (до 30 секунд);
Після здійснення захисного відключення реле відраховує час програмованої затримки і після її закінчення включається повторно;
Кількість повторних включень можна також програмувати. Воно може бути як нескінченним (у разі відключення цієї настройки), так і обмеженим за кількістю (від 1 до 20 разів);
