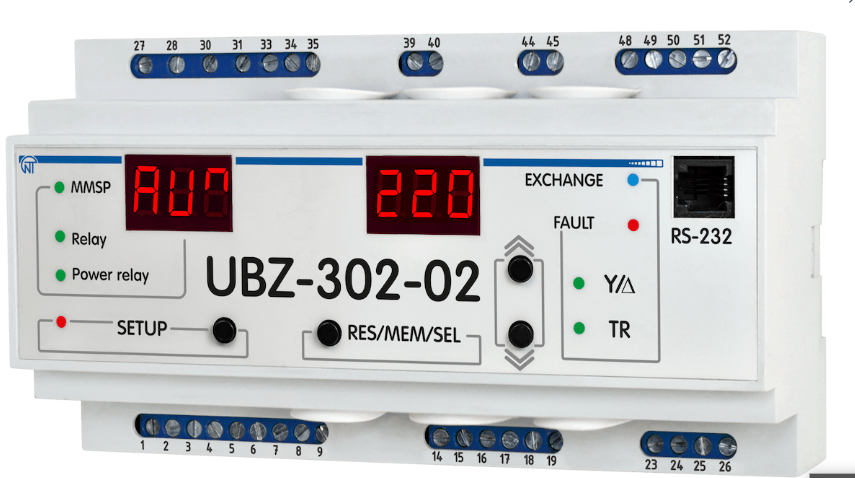

Універсальний блок захисту Новатек УБЗ-302-02

Універсальний блок захисту електродвигунів УБЗ-302-02 призначений для постійного контролю параметрів напруги, діючих значень фазних/лінійних струмів трифазного електрообладнання 380 В, 50 Гц і перевірки значення опору ізоляції електродвигунів.
УБЗ забезпечує захист асинхронних електродвигунів потужністю від 0,25 кВт до 3,3 кВт при використанні вбудованих трансформаторів і до 315 кВт при використанні зовнішніх струмових трансформаторів, у тому числі і в мережах із ізольованою нейтраллю.

Також є програмне забезпечення для керування УБЗ-302-02.

УБЗ забезпечує захист електродвигунів при:

1. Неякісному мережному напрузі (неприпустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс лінійних напруг);
2. Механічні навантаження (симетричне перевантаження по фазних/лінійних струмах);
3. Перевищення порога струму зворотної послідовності:
   - Несиметрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції всередині двигуна та/або кабелю, що підводить (порівняння коефіцієнта несиметрії струму по зворотній послідовності з коефіцієнтом несиметрії напруги по зворотній послідовності);
   - Зникнення моменту на валу електродвигуна («сухий хід» - для насосів) - захист по мінімальному пусковому та/або робочому струму;
   - Затягнутий пуск двигуна або блокування ротора;
   - Неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед включенням);
   - Замикання на «землю» обмотки статора під час роботи – захист по струмах витоку на «землю»;
   - Теплове навантаження двигуна;
   - Перегрів обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу під час використання зовнішніх температурних датчиків).

Основні виходи:

• Реле навантаження - дві групи перекидних контактів для керування пускачем електродвигуна - 8 А, 250 при cos φ=1;
• Функціональне реле - одна група перекидних контактів - 16 А, 250 при cos φ=1 (призначення реле задається користувачем).

Аналогові входи:

• Два аналогові входи для підключення датчиків температури (типи Pt100, Ni100, Ni120);
• Аналоговий вхід для підключення датчика з виходом 0-10 В;
• Аналоговий вхід для підключення датчика із виходом 4 мА (0 мА) – 20 мА;
• Три аналогові входи для стандартних ТТ з виходом 5 А (тип Т-0.66 або аналогічний);
• Вхід для підключення диференціального струмового трансформатора (трансформатора нульової послідовності).

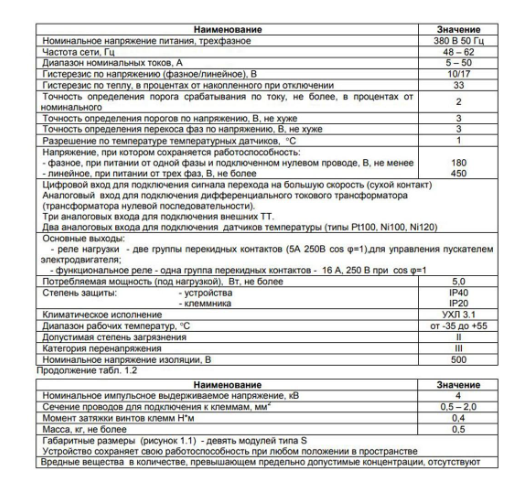

Додаткові характеристики:

• Кліматичне виконання – УХЛ 3.1;
• Діапазон робочих температур від мінус 35 до +55°С;
• Температура зберігання від мінус 45 до +60°С;
• Ступінь забруднення – III;
• Категорія перенапруги – III;
• Номінальна напруга ізоляції 500;
• Номінальна імпульсна напруга , що витримується кВ 4;
• Перетин проводів, що підключаються до клем 0,5 – 2 мм2;
• Момент затягування гвинтів клем Н*м 0,4.
