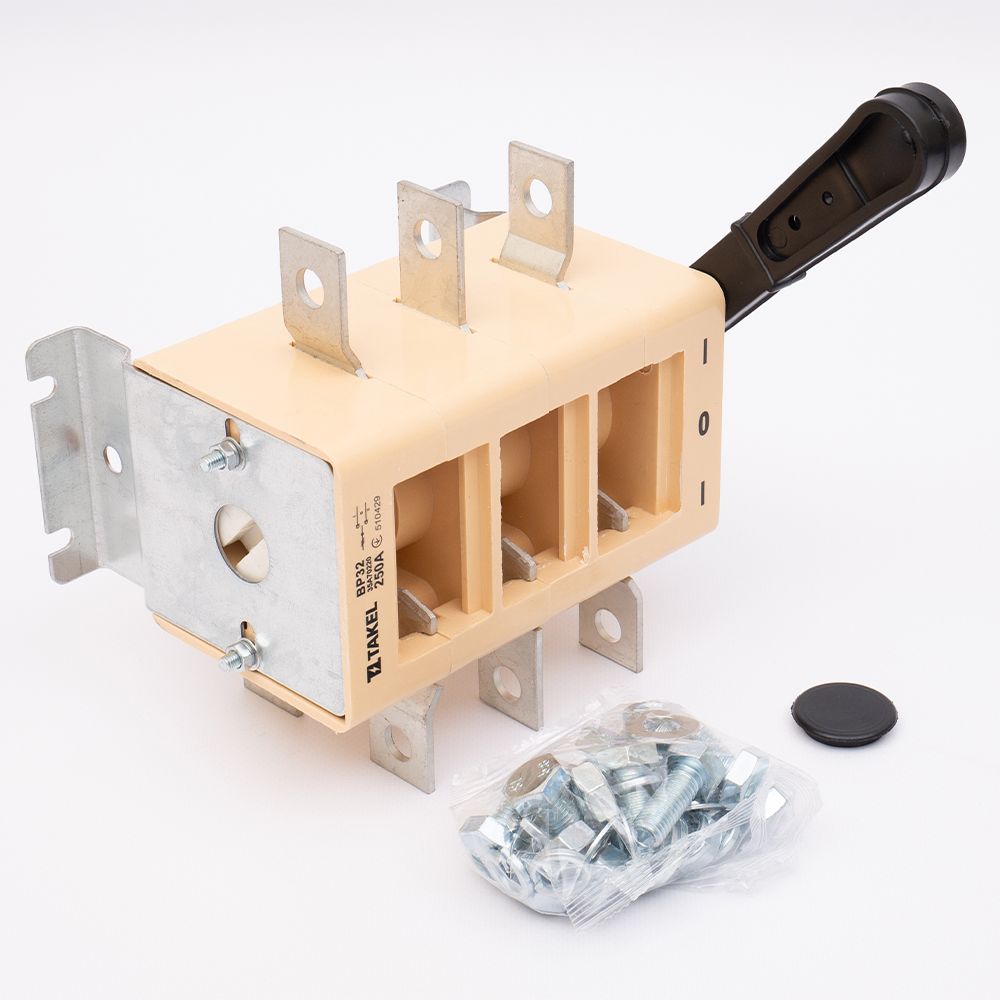

Вимикач-роз'єднувач ВР32-35А70220 250А на 2 напр. без ДГК TAKEL

Артикул: 510429

Немає на складі

В наявності

0.0

Залишити відгук

Перемикачі фаз ручні Перекидні рубильники

− +

0,00 грн

1875,90 грн

Немає на складі

Швидке замовлення В порівняння

Знижки для постійних покупців

Деякі товари відвантажуються тільки після оплати

Безготівкова оплата з ПДВ

Мінімальна сума замовлення: 500 грн.

Тип	Вимикач-роз'єднувач ВР32-35А70220 250А на 2 напр. без ДГК TAKEL
Виробник	Takel
Ступінь захисту	IP00
Номінальна імпульсна напруга, В	8
Зносостійкість, цикл	16000
Номінальний короткочасний струм Icw, кА	8
Номінальний умовний струм короткого замикання Icc, кА	14
Кількість полюсів	3
Номінальна напруга (Uн), В	400/690 В
Кількість положень	3 (2 напрямки)
Категорії застосування	AC-21 B
Номінальна напруга ізоляції (Ui, AC), В	690
Частота (F), Гц	50
Номінальний струм (Ін), А	250 А
Найменування скорочене	Вимикач-роз'єднувач ВР32
Особливість	З боковим руків'ям та без дугогасних камер

Призначення рубильника: для ручної (неавтоматичної) комутації в ланцюгах змінного струму з частотою 50Гц та номінальною напругою до 690В (дивись таблицю).

Особливості конструкції:

Усі апарати серії ВР-32 тм Takel мають триполюсне виконання;
У корпусі ВР-32 встановлені контакти ножового типу;
Комутація здійснюється за допомогою важеля, що повертає вал, обладнаний контактними затискачами;
Подвійний розрив ланцюга (контакти розмикаються одночасно із двох сторін від валу);
Конструкція корпусу дозволяє візуально контролювати замикання та розмикання контактних груп;
Вимикач-роз'єднувач без ДГК (без дугогасної камери).

Важливо:

Вимикачі ВР-32 є лише комутаційними апаратами та не виконують функції захисту кабельних мереж від надструмів, а також захисту людей від ураження електричними струмами;
При використанні апаратів ВР-32 разом з ними слід застосовувати окремі засоби захисту кабельних ліній, такі як плавкі запобіжники ножового типу та їх тримачі (рекомендовані серія NT тм Takel);
Для захисту людей від ураження електричним струмом потрібно застосовувати пристрої диференціального захисту (рекомендовані серія ВДТ ТМ Takel).

Особливості конструкції:

Усі апарати серії ВР-32 тм Takel мають триполюсне виконання;
У корпусі ВР-32 встановлені контакти ножового типу;
Комутація вимикача (включення, вимикання та перемикання) здійснюється за допомогою важеля, що повертає вал, обладнаний контактними затискачами;
Завдяки такій конструкції при розмиканні контактів відбувається так званий подвійний розрив ланцюга (контакти розмикаються одночасно з двох сторін від валу), що значно збільшує надійність та безпеку даного комутаційного апарату;
Також конструкція корпусу ВР-32 дозволяє візуально контролювати замикання та розмикання контактних груп;
Серія ВР-32 ділиться на два типи комутаційних апаратів: Апарати за одним та двома напрямками. В даному випадку мається на увазі кількість напрямків руху ручки у бік замикання контактів. Вимикач-роз'єднувач на один напрямок має два положення рукоятки (одне із замкнутих контактних груп та інше з розімкненими), а апарат на два напрямки має три положення рукоятки (середнє нейтральне, коли всі контакти розімкнені та два крайні із замкнутим станом контактів);
У лінійці ВР-32 тм Takel пропонуються різні варіанти виконання рукоятки: бічна рукоятка (розташована збоку на самому апараті, бічна рукоятка зі зміщенням (для розміщення на бічній стінці щита) та рукоятка з переднім зсувом (для розміщення на передній стінці щита).
