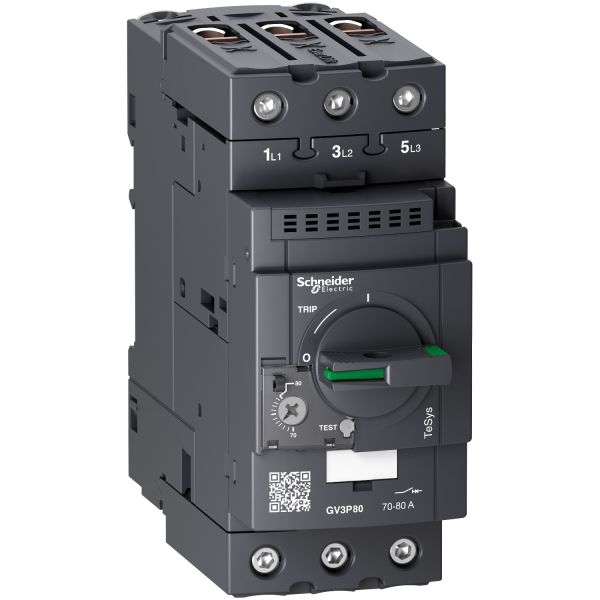

Автоматичний вимикач двигуна з комбінованим розчеплювачем 70-80А зажим EVERLINK Schneider Electric
Знижки від офіційного представника
5%
від 5000 грн
0 грн/од.
10%
від 10000 грн
0 грн/од.
15%
від 15000 грн
0 грн/од.
|
Тип
|
Автоматичний вимикач двигуна з комбінованим розчеплювачем 70-80А зажим EVERLINK
|
|
Виробник
|
Schneider Electric
|
|
Технологія виконання
|
Термомагнітний
|
|
Кількість полюсів
|
3P
|
|
Тип мережі
|
Змінного струму
|
|
Категорія використання
|
|
|
Частота
|
50/60 Гц
|
|
Монтаж
|
Симетрична DIN-рейка 35 мм: обрізна
панель: прикручена (з 3-х гвинтами M4) |
|
Робоче положення
|
Будь-яке положення, без прямого кріплення з контактором, використовуйте довжину кабелю> 10 см.
Будь-яке положення, не використовуйте з аксесуаром GV3S |
|
Потужність двигуна
|
45 кВт при 400/415 В змінного струму 50/60 Гц макс. піковий струм 750 А
45 кВт при 500 В змінного струму 50/60 Гц максимальний піковий струм 750 А 55 кВт при 690 В змінного струму 50/60 Гц максимальний піковий струм 750 А |
|
Розбиваюча здатність
|
50 кА Іку при 400/415 В змінного струму 50/60 Гц
50 кА Іку при 440 В змінного струму 50/60 Гц 12 кА Іку при 500 В змінного струму 50/60 Гц 6 кА Іку при 690 В змінного струму 50/60 Гц 65 кА Іку при 230/240 В змінного струму 50/60 Гц |
|
Номінальна ємність короткого замикання
|
100% при 230/240 В змінного струму 50/60 Гц
60% при 400/415 В змінного струму 50/60 Гц 60% при 440 В змінного струму 50/60 Гц 50% при 500 В змінного струму 50/60 Гц 50% при 690 В змінного струму 50/60 Гц |
|
Тип управління
|
Поворотна ручка
|
|
Номінальний струм
|
80 А
|
|
Діапазон регулювання теплового захисту
|
70… 80 А
|
|
Магнітний відключаючий струм
|
1120 А
|
|
Робоча напруга / напруга ізоляції
|
690 В змінного струму 50/60 Гц
|
|
Номінальний імпульс напруги, що витримується
|
6 кВ IEC 60947-2
|
|
Розсіювана потужність на полюс
|
8 Вт
|
|
Механічна / електрична міцність
|
50000 / 20000 циклів
|
| Швидкодія |
25 цикл / годину
|
| З'єднання - клеми |
Клеми
|
|
Чутливість до фазової недостатності
|
Так, відповідно до IEC 60947-4-1
|
|
Висота х Ширина х Глибина
|
132 х 55 х 136 мм
|
|
Вага
|
0,96 кг
|
| Ступінь захисту |
ІР20
|
|
Робоча температура
|
-20… 60 ° C
|
|
Вогнестійкість
|
960 ° C
|
|
Колір
|
Сірий, зелений
|
Автоматичний вимикач двигуна з комбінованим розчеплювачем 70-80А зажим EVERLINK Schneider Electric - вимикач автоматичний, серії TeSys GV3, кількість полюсів 3P, 70-80 A, термомагнітний, з клемами EverLink.
Діапазон уставки струму розчеплення 70А, Номінальна відключаюча здатність Icu при 400 В, AC 50кА, Номінальна потужність комутації при AC-3, 230 В - 22 кВт.
Призначений щодо захисту електродвигунів типу АС-3 і А:
АС-3 означає прямий пуск двигуна з короткозамкненим ротором, відключення обертових двигунів (може передбачати випадкові повторно-короткочасні включення, або гальмування противотоком обмеженої тривалості, наприклад під час налагодження механізму);
Тип А - вимикачі, не призначені спеціально для забезпечення селективності в умовах короткого замикання щодо інших пристроїв захисту від коротких замикань, послідовно приєднаних з боку навантаження, тобто без заданої короткочасної витримки часу, що передбачається для забезпечення селективності в умовах короткого замикання, а тому без номінального короткочасного струму, що витримується.
З'єднання - клеми:
- Гвинтові з'єднувачі EverLink BTR 2 кабель (і) 1… 25 мм² суцільні;
- Гвинтові з'єднувачі EverLink BTR 2 кабель (і) 1… 25 мм² гнучкі з кінцем кабелю;
- Шнекові з'єднувачі EverLink BTR 1 кабель (і) 1… 35 мм² суцільні;
- Гвинтові з'єднувачі EverLink BTR 1 кабелі 1… 35 мм² гнучкі з кінцевим кабелем;
- EverLink BTR гвинтові з'єднувачі 2 кабель (і) 1… 25 мм² гнучкі;
- Гвинтові з'єднувачі EverLink BTR 1 кабель (і) 1… 35 мм² гнучкі.
Прилад виконаний відповідно до IEC 60947-2.
