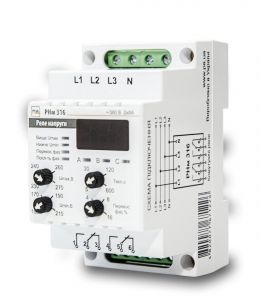

Реле напруги трифазне 16A Промавтоматика РНм 316

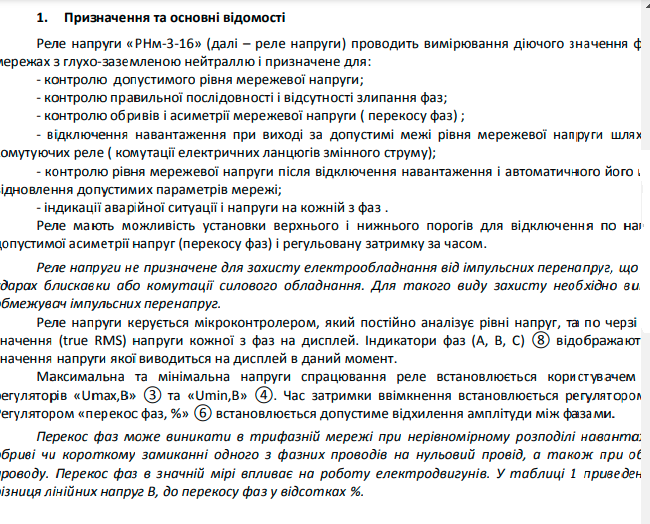

Реле напруги трифазне 16A Промавтоматика РНм 316 - реле призначене для захисту трифазних споживачів. Пристрій проводить вимірювання діючого значення фазної напруги у мережах з глухо-заземленою нейтраллю.

Реле напруги веде постійний:

• Контроль допустимого рівня мережевої напруги;
• Контроль правильної послідовності і відсутності злипання фаз;
• Контроль обривів і асиметрії мережевої напруги ( перекосу фаз);
• Відключення навантаження при виході за допустимі межі рівня мережевої напруги шляхом розмикання комутуючих реле ( комутації електричних ланцюгів змінного струму);
• Контроль рівня мережевої напруги після відключення навантаження і автоматичного його включення після відновлення допустимих параметрів мережі;
• Індикації аварійної ситуації і напруги на кожній з фаз.

Використовується:

1. Для захисту обладнання, що має в своєму складі електродвигуни: холодильники, кондиціонери, компресори та інше;
2. У пристроях, де необхідно здійснювати постійний контроль наявності, якості і фазності напруги.

Реле не може захистити електрообладнання від перенапруг (удари блискавки або комутації силового обладнання). Для цього необхідно купити обмежувач перенапруг.

Можливості реле:

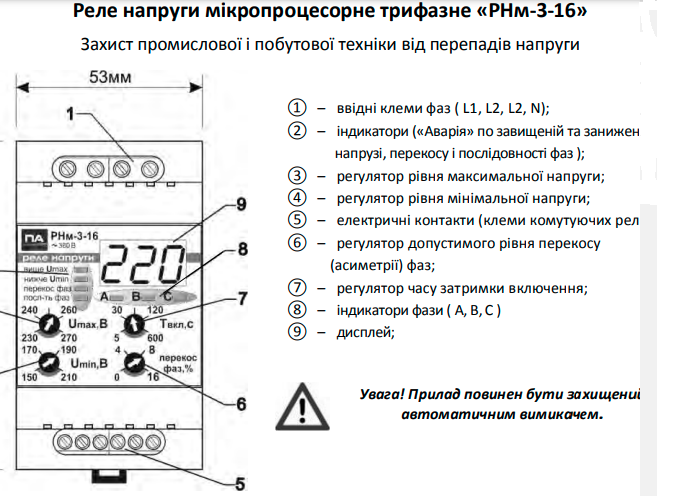

• Можна встановити верхній / нижній пороги відключення по напрузі. Максимальна і мінімальна напруга спрацьовування реле встановлюється користувачем за допомогою регуляторів «Umax, В» ③ і «Umin, В» ④;
• Установка допустимої асиметрії напруги (перекосу фаз). Регулятором «перекіс фаз,%» ⑥ встановлюється допустиме відхилення амплітуди між фазами. Перекіс фаз може виникати у трифазній мережі при нерівномірному розподілі навантаження на фази, обриві або короткому замиканні одного з фазних проводів на нульовий провід, а також при обриві нульового проводу. Перекіс фаз у значній мірі впливає на роботу електродвигунів;
• Регульована затримка за часом. Час затримки включення встановлюється регулятором «Твкл, з» ⑦;
• Постійно аналізує рівні напруг і по черзі виводить чинне значення (true RMS) напруги кожної з фаз на дисплей.

 Характеристики:

• Час вимкнення реле при падінні напруги, на величину більше 30В від уставки, або за значення менше 150В с 0,1;
• Час відключення реле при підвищенні напруги, на величину більше 30В від уставки, або за значення вище 270В сек 0,1;
• Час відключення реле при падінні напруги, на величину менше 30В від уставки сек 10;
• Час відключення реле при підвищені напруги, на величину меншу 30В від уставки сек 1;
• Час відключення реле при напрузі більше 300В 0,02 сек;
• Час відключення реле при напрузі менше 20В сек 0,02;
• Час затримки автоматичного увімкнення 5-600 сек;
• Асиметрія напруг % 0-16;
• Час відключення реле при асиметрії напруг більше 3% від уставки, або більше 16% с 5;
• Час відключення реле при асиметрії напруг менше 3% від уставки 15 сек;
• Час відключення реле при злипанні фаз сек 0,1;
• Номінальний струм навантаження А 2×8;
• Діапазон робочих температур °С -20…+60;
• Ступінь захисту реле IP 20;
• Мінімальний / максимальний поперечний переріз проводів під’єднання 0,5 / 1,5 мм².
