Рубильник перекидний 400А ВР32-37В 71250
Тип | Рубильник перекидний (реверсивний) 400А ВР32-37В 71250 |
Модель | Перекидний або реверсивний має 3 положення - увімкнути головний ланцюг / вимкнути / включити резервний ланцюг |
Номінальний стум (теплови), I ном | 400 А |
Число направлень | 2 (перекидний) |
Дугогасильні камери | Так |
Кількість полюсів | 3Р |
Короткочасний струм | 11кА |
Категорія застосування |
|
Рукоятка | Знімна |
Розташування ручки | Бокова |
Допоміжні контакти | Не має |
Максимальна напруга | ~ ≤660 В= ≤440 В |
Частота | 50 Гц ~ струму |
Габаритні розміри | 212 х 260мм |
Ступінь захисту | IР00 |
Маса | 1,2 кг |
Приєднання провідників | Мідні, алюмінієві |
Температура | - 60 до +40 ºС |
Рубильник перекидний 400А ВР32-37В 71250 - три полюси на два напрямки, з дугогасильною камерою застосовується для включення / вимикання енергопостачання з навантаженням, для пропускання електричної енергії у мережах змінного струму номінальною напругою до 660 вольт, частотою 50/60 Гц; а також слугує у мережах постійного струму номінальною напругою до 440 вольт у низьковольтних комплектних пристроях. А також змінного струму
напругою 1140 В частоти 50 / 60 Гц без навантаження.
Реверсивний або перекидний вимикач роз'єднувач (тепловий струм 400А, на два напрямки 3-полюсний, вбудовані дугогасительні камери) застосовують:
- На будівельних конструкціях;
- У наземних стаціонарних пристроях;
- Вантажопідіймальних кранах, корпусах роликових конвеєрів, прокатному обладнанні;
- У кузовах, під кузовами електровозів і тепловозів, вагонів ж / д;
- На залізничних платформах, у міському рейковому електротранспорті;
- Ввідно-розподільних пристроях житлових і та промислових будівель;
- У шафи, пункти розподілу, трансформаторні підстанції, шафи і ящики управління.
Підходять мідні або алюмінієві провідники з жилами перетином 120 - 360 мм2 (попередньо до жили кабелю кріплять накінечник). Допускається підключення шин з міді і алюмінію за допомогою болта. Зносостійкість: у АС21В при 380В, 1000 циклів, у АС21В при 660В, 200 циклів. Група механічного виконання М4. Кліматичне виконання УХЛ3.

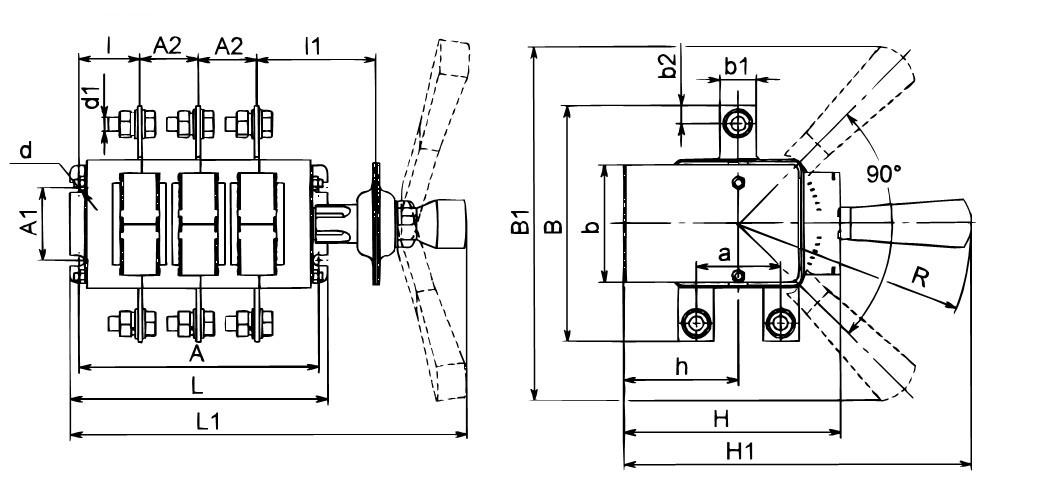

Типоисполнение | Размеры, мм | ||||||||||||||||||||
А | А1 | А2 | B | B1 | L | L1 | b | b1 | b2 | H | H1 | H2 | k | l | l1 | h | a | d | d1 | R | |
ВР32-37B71250-32 | 200 | 50 | 50 | 164 | 240 | 305 | 212 | 89.5 | 26 | 13 | 259.6 | 259.6 | - | - | 49.1 | 80 | 99.5 | 62 | 7 | M10 | 160 |
Інтернет - магазин "Електровоз" пропонує купити, за найкращою ціною, реверсивний рубильник ВР32, який застосовується для нечастої ручної комутації трифазного ланцюга.
-
