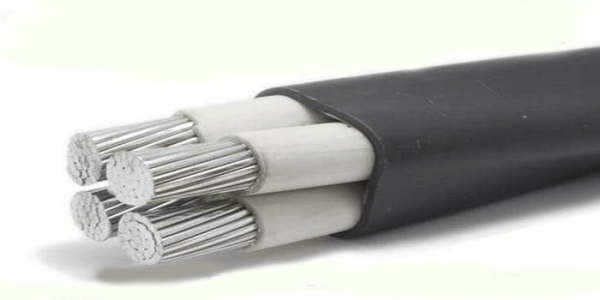

Силовий кабель алюмінієвий АВВГ 4х10
Тип | Силовий кабель алюмінієвий АВВГ 4х10 |
Виробник | Україна |
Максимальна напруга | ~ 660 В, частота ~ струму 50Гц |
Число струмопровідних жил х перетин дроту | 4 х 10 мм ² |
Матеріал провідника | Алюміній |
Струмопровідна жила | Алюмінієва кругла монолітна (або багатодротяна) |
Ізоляція | Полівінілхлорид |
Оболонка | Шланговий ПВХ пластикат |
Максимально допустима температура жили | • тривалий час ° С +70 • в аварійному режимі ° С +90 • при короткому замиканні ° С +160 |
Діапазон робочих температур | -50 ... +50 ° С |
Маса кабелю | 0,3 кг |
Струмовий навантаження на 1 жилу | 50 А |
Потужність у 3 фазної мережі (U = 380V) | 33 кВт |
Граничний струм односекундного КЗ | 700 А |
Електричний опір жили | 3,1 Ом / км |
Застосування | Стаціонарна прокладка |
Max зовнішній діаметр (d) | 16,5 мм |
Min радіус вигину | 7.5 · d |
Кліматичне виконання, категорія розміщення | УХЛ1 |
Термін служби | 30 років |
Прокладання | Не поширює горіння при одиночній прокладці |
Силовий кабель алюмінієвий АВВГ 4х10 - алюмінієвий чотирьохжильний провід призначений для стаціонарної прокладки (без переміщення під час експлуатації). Прокладка на відкритому повітрі, у затоплюваних підвалах, на естакадах, під штукатуркою, у порожнинах будівельних конструкцій. Не рекомендується прокладка в землі, під автомобільною трасою, для таких умов застосовується броньований провідник АВБбШв.
Склад:
- Струмопровідні жили - чотири монолітні (або багатодротяні) жили круглої форми, перетином 10мм 2 кожна;
- Окремий ізоляційний покров - полівінілхлоридний пластикат, ізольовані жили скручують;
- Загальна оболонка - герметична шлангова ПВХ оболонка. Порожнечі між жилами не заповнюються.
Найчастіше 3 жили підключають до фаз, а четверта виступає як PEN-провідник (поєднана нульова робоча і заземлювальна жила). Силовий алюмінієвий кабель АВВГ 4х10 по електротехнічним характеристикам збігається з мідним ВВГ 4х6, тому може використовуватися у якості заміни (ціна більш ніж у 2 рази вигідніше, при однаковій проведеній силі струму).
- 50 А у повітряному середовищі;
- 59 А у землі (траншеї);
- 76 А у вологому середовищі.
- Без попереднього нагрівання при температурах не нижче -15 ° С;
- Якщо нижче -15 ° С потрібна витримка в теплому приміщенні близько доби.
