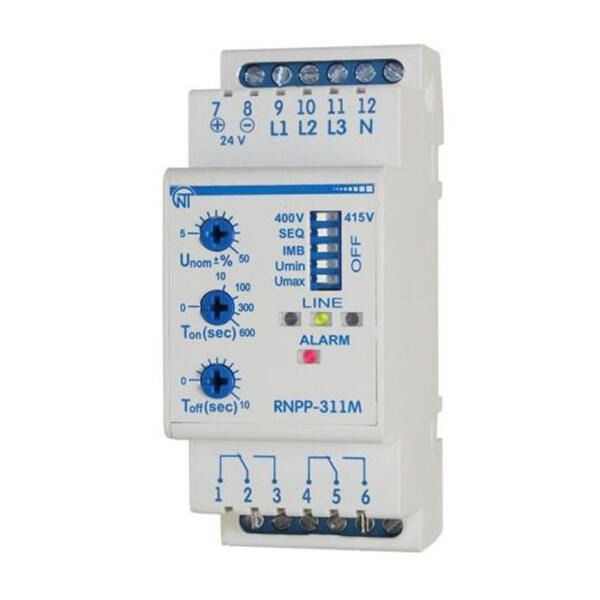

Трифазне реле напруги та контролю фаз Новатек РНПП-311М (24V)

Трифазне реле напруги та контролю фаз Новатек РНПП-311М (24V)

Артикул: NTRNP311D

Немає на складі

В наявності

0.0

Залишити відгук

Зроблено в Україні

Трифазні

− +

0,00 грн

1620,00 грн

Немає на складі

Швидке замовлення В порівняння

Знижки для постійних покупців

Деякі товари відвантажуються тільки після оплати

Безготівкова оплата з ПДВ

Мінімальна сума замовлення: 500 грн.

Тип	Трехфазное реле напряжения и контроля фаз Новатек РНПП-311М (24V)
Виробник	Новатек, Украина
Номінальна лінійна / фазна напруга живлення мережі	400 / 230 В, 415 / 240 В; частота 45 – 65 Гц
Напруга живлення постійного струму	24 В DC
Діапазон регулювання порога спрацьовування за максимальною/мінімальною напругою живлення, у відсотках від номінальної напруги	5-50 %
Діапазон регулювання часу спрацьовування захисту	0-10 сек
Діапазон регулювання часу АПВ	0-600 сек
Фіксована затримка спрацьовування за мінімальною напругою	12 сек
Час спрацьовування при обриві однієї з фаз	0,2 сек
Час готовності під час подння напруги живлення	0,2 сек
Величина визначення перекосу фаз	60 В
Гістерезис по напрузі	5-6 В
Гістерезис по перекосу фаз	5-6 В
Контактів	2 Перемикаючих
Точність визначення порога спрацьовування за напругою	3 В
Точність визначення перекосу фаз	2 %
Потужність (під навантаженням)	1,2 Вт
Максимальний струм вихідних контактів, що комутується	5 А
Напруга, при якій зберігається працездатність	По одной фазе 140 – 450 В По трем фазам 95 – 450 В
Комутаційний ресурс вихідних контактів	Под нагрузкой 5 А (cos φ = 1,0) 100 тыс раз Под нагрузкой 1 А (cos φ = 1,0) 1 млн раз
Ступінь захисту лицьової панелі / клем	IP40 / IP20
Режим роботи	Тривалий
Клас захисту від електроструму / забруднення / перенапруги	II / II / II
Номінальна напруга ізоляції	450 В
Номінальна імпульсна напруга, що витримується	2,5 кВ
Габарит	90,23664,5 мм
Перетин проводів для підключення до клем	0,5-1,5 мм²

Трифазне реле напруги та контролю фаз Новатек РНВП-311М (24V) - застосовується для захисту трифазних споживачів від основних видів аварії в електричній мережі. У виробі передбачені можливості регулювання параметрів (порога спрацьовування за напругою, часу АПВ та часу затримки спрацьовування захисту), вибору напруги контрольованої мережі (400 або 415 В) і набору захисних функцій. (Це реле аналог РНВП-311).

Живлення реле здійснюється від зовнішнього джерела 24 В постійного струму (наприклад BP-324 виробництва НОВАТЕК-ЕЛЕКТРО). Це дозволяє використовувати вироби у мережах із підвищеним рівнем гармонік.

Працює у різних режимах контролю:

Мінімальної/максимальної напруги;
Мінімальної напруги;
Максимальної напруги;
Наявність фаз;
Неправильного чергування та наявності злипання фаз;
Перекос фаз.

Застосовується для контролю:

Допустимого рівня напруги;
Правильного чергування та відсутності злипання фаз;
Повнофазності та симетричності мережевої напруги (перекосу фаз);
Для відключення навантаження у разі неякісної напруги;
Для контролю якості напруги мережі після відключення навантаження і автоматичного включення її після відновлення параметрів напруги;
Для індикування аварії у разі виникнення аварійної ситуації та індикації наявності напруги на кожній фазі;
RNPP-311M-24 здійснює контроль нуля непрямим методом.

Особливості:

Індикація: світлодіоди;
Контроль обриву фаз: Так;
Контроль чергування фаз: Так;
Контроль асиметрії фаз: Так;
Вимкнення захисту: Так;
Регулювання: відхилення від номінального напруження, час АПВ, час спрацьовування;
Максимальний струм: Cos = 1,0 5 А, підключення навантаження через пускач;
Габарити: 2 модулі по 17,5 мм, вага 0,1 кг;
Напруга живлення: 24В постійного струму.

В інтернет-магазині «Електровоз» Ви можете купити трифазне реле напруги відмінної якості та за вигідною ціною. Ми постачаємо товар безпосередньо від виробника. Доставляємо оптові та роздрібні замовлення у найкоротші терміни по Львову та по усій території України.

Максимальний струм, A:

5
Кількість фаз:

3 (трифазні)
Контроль обриву фаз:

Так
Контроль чергування:

Так
Контроль асиметрії фаз:

Так
Нижня межа відключення Umin:

115
Верхня межа відключення Umах:

435
