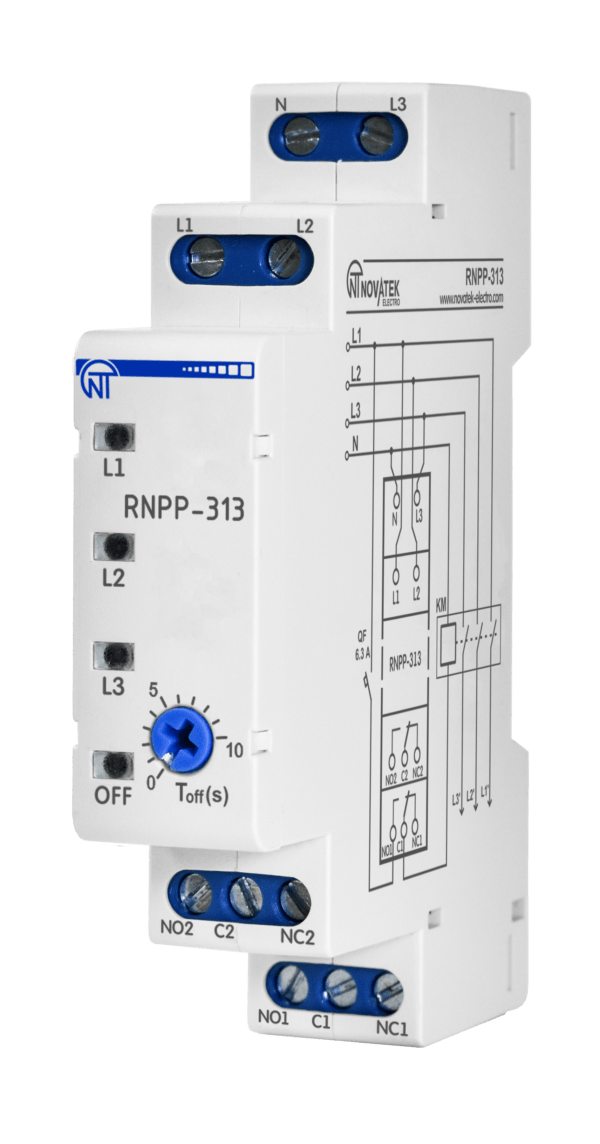

Трифазне реле напруги та контролю фаз Новатек РНПП-313

Трифазне реле напруги та контролю фаз Новатек РНПП-313

Артикул: NTRNP3130

Немає на складі

В наявності

0.0

Залишити відгук

Зроблено в Україні

Трифазні Реле контролю фаз

− +

0,00 грн

1248,00 грн

Немає на складі

Швидке замовлення В порівняння

Знижки для постійних покупців

Деякі товари відвантажуються тільки після оплати

Безготівкова оплата з ПДВ

Мінімальна сума замовлення: 500 грн.

Тип	Трифазне реле напруги та контролю фаз Новатек РНПП-313
Виробник	Новатек, Україна
Номінальна лінійна/фазна напруга живлення мережі	400/230 В, частота 45-65 Гц
Нижній поріг відключення напруги	195 В
Верхній поріг відключення напруги	260 В
Діапазон регулювання часу спрацьовування захисту по перекосу фаз	0,25 – 10 сек
Фіксована затримка спрацьовування по мінімальній напрузі	5 сек
Фіксована затримка спрацьовування по максимальній напрузі	1 сек
Час спрацьовування при перевищенні напруги 290 В	≤ 0,25 сек
Час повторного включення (АПВ)	5 сек
Час спрацьовування у разі обриву однієї з фаз	≤ 0,25 сек
Час готовності після подання напруги живлення	≤ 0,2 сек
Величина визначення перекосу фаз	40 В
Гістерезис по напрузі	5-6 В
Гістерезис по перекосу фаз	5-6 В
Точність визначення порогу спрацьовування по напрузі	≤ 3 В
Напруга, за якої зберігається працездатність	за однією фазою 95 – 450 В за трьома фазами 95 – 450 В
Споживана потужність (під навантаженням)	≤ 1,2 Вт
Максимальний комутований струм вихідних контактів	5 А
Комутаційний ресурс вихідних контактів	Під навантаженням 5 А (cos φ = 1,0) ≥ 100 000 разів Під навантаженням 1 А (cos φ = 1,0) ≥ 1 млн разів
Ступінь захисту лицьової панелі / клемника	ІР40 / ІР20
Забруднення/ Категорія перенапруги/Захист від електрострума	ІІ / ІІІ / ІІ
Номінальна напруга ізоляції	450 В
Номінальна імпульсна напруга, що витримується	4 кВ
Переріз проводів для підключення до клем	0,5 - 1,5 мм²
Габарит	90х18х65, вага 0,1 кг
Кількість та конфігурація контакту	1 Перекидний контакт
Монтаж	DIN-рейка 35 мм

Трифазне реле напруги та контролю фаз Новатек РНПП-313 - якісна апаратура керування та розподілу з тривалим режимом роботи.

Використовується:

Для контролю фазових та лінійних напруг в трифазній мережі;
Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій у трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;
Ідеально підходить для захисту холодильних та вентиляційних установок;
У компактних шафах керування, де є необхідність економити місце.

У виробі передбачені можливості регулювання часу затримки спрацьовування захисту по порекосу фаз. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ. У виробі використаний імпульсний блок живлення, що дозволяє використовувати РНПП-313 у ланцюгах із значними спотвореннями форми напруги живлення.

Переваги:

Індикація: світлодіоди;
Контроль обриву фаз: Так;
Контроль чергування фаз: Так;
Контроль асиметрії фаз: Так;
Відключення захистів: Ні;
Вбудований блок живлення: імпульсний (перешкодозахищений);
Регулювання: тільки часу спрацьовування захисту по перекосу фаз;
Максимальний струм: Cos φ = 1,0 5 А, підключення навантаження через пускач;
Габарити: 1 модуль 17,5мм.
Напруга живлення: 220/380В.

Функції реле:

Контроль допустимого рівня напруги;
Контроль правильного чергування та відсутності злипання фаз;
Контроль повнофазності та симетричності напруги мережі (перекосу фаз);
Вимикає навантаження у разі неякісної напруги мережі;
Контроль якості напруги мережі після вимкнення навантаження та автоматичного увімкнення його після відновлення параметрів напруги;
Відображення аварії під час виникнення аварійної ситуації та відображення наявності напруги на кожній фазі;
Контроль обриву нуля.

В інтернет-магазині «Електровоз» Ви можете купити трифазне реле напруги за кращою ціною. Працівники організовують швидку доставку автоперевізниками з міста Львова по усій Україні.
