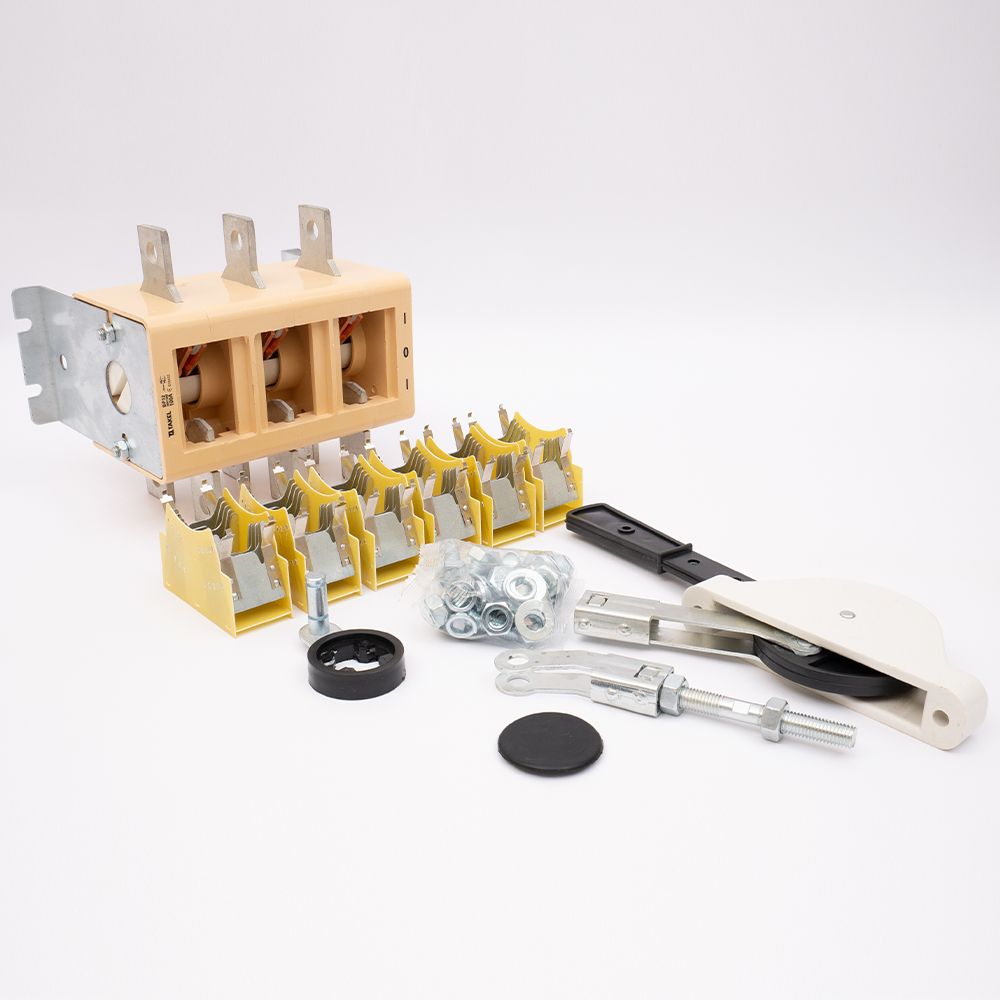

Вимикач-роз'єднувач ВР32-31A71240 100А на 2 напр. рукоятка спереду TAKEL

Призначення: для ручної (неавтоматичної) комутації в ланцюгах змінного струму з частотою 50Гц та номінальною напругою до 690В (дивись таблицю).

Особливості конструкції:

• Усі апарати серії ВР-32 тм Takel мають триполюсне виконання;
• У корпусі ВР-32 встановлені контакти ножового типу;
• Комутація здійснюється за допомогою важеля, що повертає вал, обладнаний контактними затискачами;
• Подвійний розрив ланцюга (контакти розмикаються одночасно із двох сторін від валу);
• Конструкція корпусу дозволяє візуально контролювати замикання та розмикання контактних груп;
• Знімні дугогасильні камери (ДГК), які можуть бути легко замінені.
• У лінійці також знаходяться вимикачі без ДГК, але компанія Takel рекомендує використовувати апарати з ДГК.

Важливо:

1. Вимикачі ВР-32 є лише комутаційними апаратами та не виконують функції захисту кабельних мереж від надструмів, а також захисту людей від ураження електричними струмами;
2. При використанні апаратів ВР-32 разом з ними слід застосовувати окремі засоби захисту кабельних ліній, такі як плавкі запобіжники ножового типу та їх тримачі (рекомендовані серія NT тм Takel);
3. Для захисту людей від ураження електричним струмом потрібно застосовувати пристрої диференціального захисту (рекомендовані серія ВДТ ТМ Takel).

Особливості конструкції:

• Усі апарати серії ВР-32 тм Takel мають триполюсне виконання;
• У корпусі ВР-32 встановлені контакти ножового типу;
• Комутація вимикача (включення, вимикання та перемикання) здійснюється за допомогою важеля, що повертає вал, обладнаний контактними затискачами;
• Завдяки такій конструкції при розмиканні контактів відбувається так званий подвійний розрив ланцюга (контакти розмикаються одночасно з двох сторін від валу), що значно збільшує надійність та безпеку даного комутаційного апарату;
• Також конструкція корпусу ВР-32 дозволяє зорово контролювати замикання та розмикання контактних груп;
• Для гасіння дуги, що виникає при замиканні та розмиканні контактів, використовуються дугогасні камери (далі ДГК), які в серії ВР-32 є знімними та можуть бути легко замінені;
• У лінійці також знаходяться вимикачі без ДГК, але компанія Takel рекомендує використовувати апарати з ДГК;
• Серія ВР-32 ділиться на два типи комутаційних апаратів: Апарати за одним та двома напрямками. В даному випадку мається на увазі кількість напрямків руху ручки у бік замикання контактів. Вимикач-роз'єднувач на один напрямок має два положення рукоятки (одне із замкнутих контактних груп та інше з розімкненими), а апарат на два напрямки має три положення рукоятки (середнє нейтральне, коли всі контакти розімкнені та два крайні із замкнутим станом контактів);
• У лінійці ВР-32 тм Takel пропонуються різні варіанти виконання рукоятки: бічна рукоятка (розташована збоку на самому апараті, бічна рукоятка зі зміщенням (для розміщення на бічній стінці щита) та рукоятка з переднім зсувом (для розміщення на передній стінці щита).
