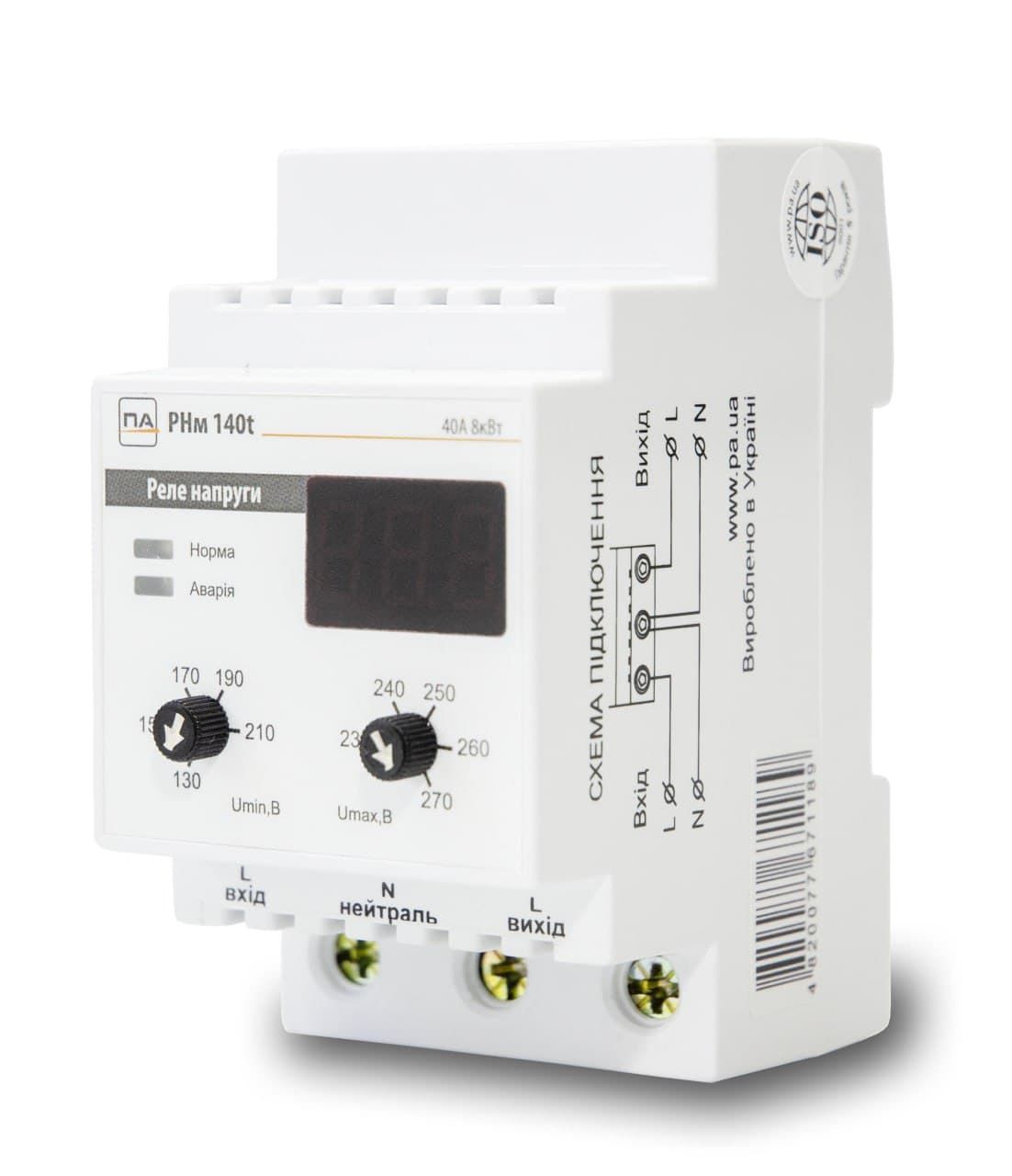

Реле напруги з термозахистом 40A Промавтоматика РНм 140t
Тип | Реле напруги з термозахистом 40A Промавтоматика РНм 140t |
Виробник | Промавтоматика, Україна |
Номінальна напруга | 220 В, частота 48-52 Гц |
Нижня межа відключення | 130 - 210 В |
Верхня межа відключення | 230 - 270 В |
Гістерезис повернення по напрузі | 5 В |
Максимальна похибка вимірювань | ±2,5 % |
Струм навантаження номінальний | 40 А |
Струм навантаження максимальний | 63 А |
Потужність навантаження номінальна | 8 кВт |
Ступінь захисту реле | IP 20 |
Вага | 0,2 кг |
Кількість контактів | |
Контроль за перевищенням струму: | |
Наявність вольтметру | |

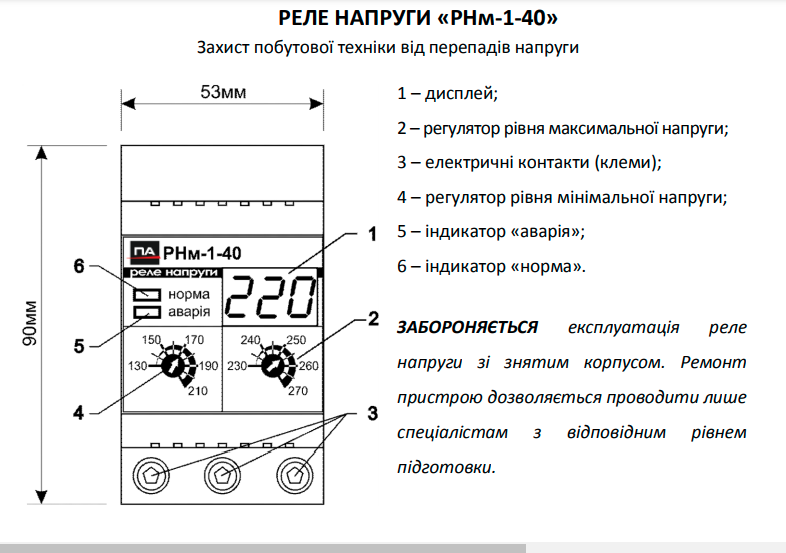

Розмір | 90 х 53 х 35 мм |
Реле напруги з термозахистом 40A Промавтоматика РНм 140t - реле слугує для відключення однофазного навантаження 220В 50Гц, у разі виходу напруги за задані межі. Якщо напруга повернеться до нормального рівня, (встановленого користувачем), то після затримки часу відбудеться автоматичне включення навантаження.
Особливість:
Модель з позначенням t обладнана термозахистом від внутрішнього перегрівання. Такі пристрої автоматично відключають навантаження, у разі виникнення підвищеної температури у корпусі. Це відбувається внаслідок перевищення допустимої потужності, поганого контакту у клемній колодці. Більшість старих будівель мають алюмінієву проводку, що не розрахована на потужні і численні сучасні навантаження у будинках і квартирах. Проводка з малим перерізом може не витримати поданого сумарного навантаження грузки і оплавитися.
Мікроконтролер реле постійно аналізує значення напруги і відображає поточні значення (true RMS) на дисплеї. Максимальна і мінімальна напруга спрацьовування реле встановлюється користувачем, за допомогою 2-х регуляторів. Включення і вимикання навантаження здійснюється за допомогою контактів електромагнітного реле.
Увага!

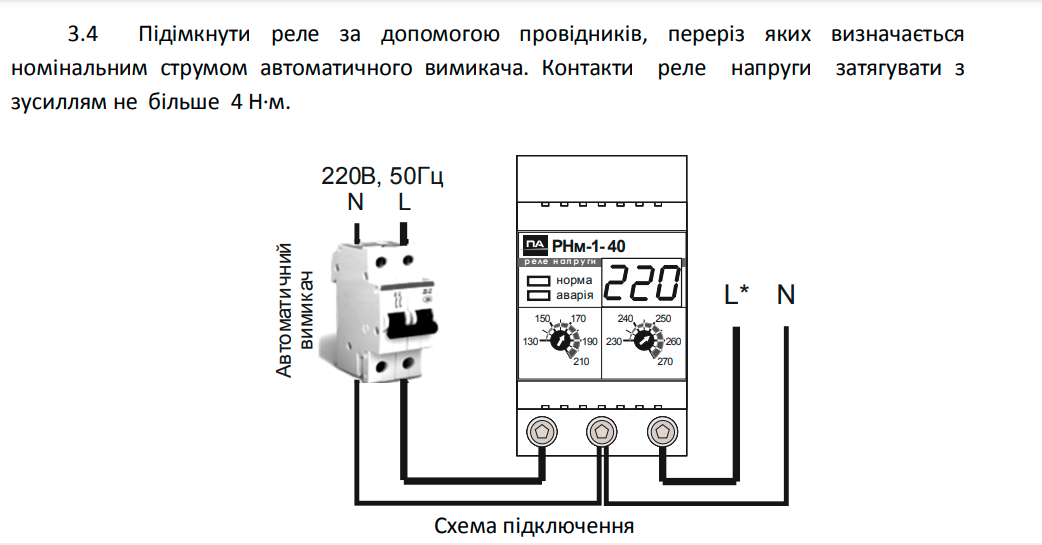

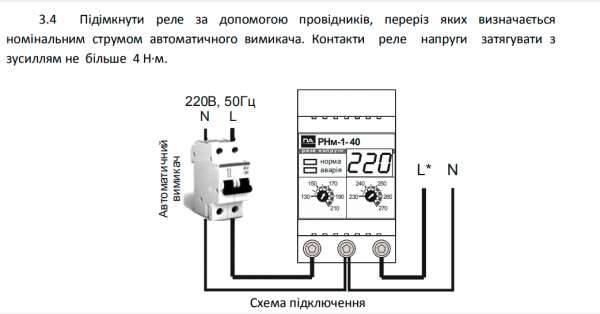

- Даний прилад необхідно захистити автоматичним вимикачем, номіналом не більше 40А;
- Реле не захистить електрообладнання від імпульсних перенапруг, що викликані ударами блискавки, або комутаціями силового обладнання. Для такого захисту необхідно купити обмежувач перенапруг.
Додаткові характеристики реле:
-
Час виключення приладу під час зниженні напруги на величину більшу 30В від уставки або менш 130В 0,02 сек;
-
Час відключення при підвищенні напруги вище 30В від уставки або вище 270В 0,02 сек;
-
Час відключення при зменшенні напруги на величину меншу 30В від уставки 10 сек;
-
Час відключення при підвищенні напруги на величину меншу 30В від уставки 1 сек;
-
Час затримки автоматичного включення (за замовчуванням) 60 секунд;
-
Час затримки автоматичного включення (при регулюванні) 5-99 сек;
- Мінімальний / максимальний перетин проводів підключення 2,5 / 25 мм ².
Інтернет-магазин "Електровоз" пропонує купити реле напруги відмінної якості і за недорогою ціною. Доставка проводиться по місту Львову і по усіх населених пунктах України.
-
Кількість фаз:
-
Максимальний струм, A:
-
Нижня межа відключення Umin:130
-
Верхня межа відключення Umах:
-
Регулювання часу повторного автовключення:
-
Контроль за перевищенням струму:
