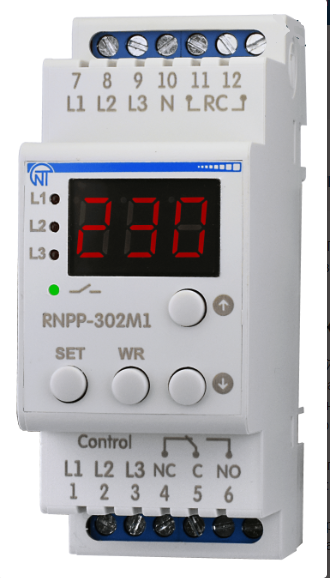

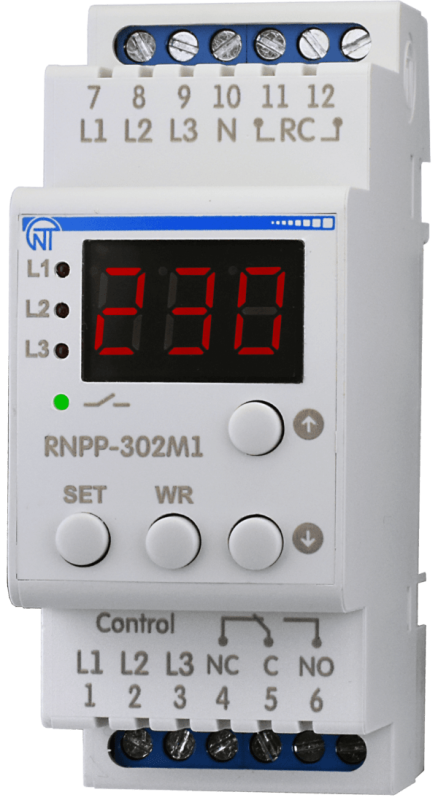

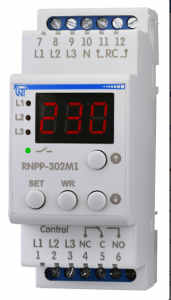

Трифазне реле напруги та контролю фаз 380В Новатек РНПП-302М1

Трифазне реле напруги та контролю фаз 380В Новатек РНПП-302М1

Артикул: NTRNP302М

Немає на складі

В наявності

0.0

Залишити відгук

Зроблено в Україні

− +

0,00 грн

2736,00 грн

Немає на складі

Швидке замовлення В порівняння

Знижки для постійних покупців

Деякі товари відвантажуються тільки після оплати

Безготівкова оплата з ПДВ

Мінімальна сума замовлення: 500 грн.

Тип	Трифазне реле напруги та контролю фаз 380В Новатек РНВП-302М1
Виробник	Новатек
Спосіб індикації	Дисплей
Цифровий вхід дистанційного увімкнення/вимкнення пристрою:	Так
Максимальний струм вихідних контактів, що комутується, при cos φ=1, А:	12А
Точність визначення порогів спрацьовування за напругою:	не більше 3В
Номінальна фазна/лінійна напруга, В:	230/400 або 240/415
Споживана потужність:	не більше 5 Вт
Ступінь захисту пристрою:	IP40
Ступінь захисту клемника:	IP20
Перетин проводів для підключення до клем:	0,25 – 2,5 мм²
Момент затягування гвинтів клемами вхідних контактів:	0,4 Н*м
Кліматичне виконання:	УХЛ 3.1
Діапазон робочих температур:	від мінус 35 до +55 ˚C
Маса:	не більше 0,3 кг

Реле напруги РНПП-302М1 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як: вихід напруги, що діє, за межі допустимих порогів; порушення послідовності та злипання фаз; порушення повнофазності та симетричності мережевої напруги. РНПП-302 вимірює діючі значення фазних (лінійних) напруг у мережах з глухозаземленою або ізольованою нейтраллю і керує котушкою зовнішнього магнітного пускача, що комутує ланцюг живлення навантаження. Реле також стежить за станом силових контактів зовнішнього магнітного пускача до і після включення навантаження, контролюючи їхню справність (підгоряння або злипання).

Характеристики:

Індикація: дисплей;
Контроль обриву фаз: Так;
Контроль чергування фаз: Так;
Контроль асиметрії фаз: Так;
Вимкнення захисту: Так;
Підтримка мереж із глухозаземленою або ізольованою нейтраллю: Так;
Максимальний струм: Cos = 1,0 12А, підключення навантаження через пускач;
Роздільні регулювання захисту: Так;
Точність порога спрацьовування за напругою: не більше до 3В;
Габарити: 2 модулі типу S;
Напруга живлення: 230/380В;
Вага: 0,300 кг.

Пристрій може працювати у чотирьох незалежних режимах:

Реле обриву фаз (контроль рівнів напруги – вимкнений);
Реле мінімальної напруги;
Реле максимальної напруги;
Реле напруги. РНПП-302 індикує діюче значення фазної (лінійної) напруги, аварію напруги, стан реле навантаження (включено/вимкнено) та тип аварії.

Переваги:

Підключення через пускач;
Контроль стану силових контактів пускача до та після включення навантаження;
Сегментний екран;
Підтримка мереж із глухозаземленою або ізольованою нейтраллю;
Можливість роботи у чотирьох незалежних режимах.

Галузь застосування:

Для контролю фазових та лінійних напруг у трифазній мережі;
Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій у трифазній мережі, наприклад: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;
Для захисту трифазного обладнання від аварій у трифазній мережі без нульового дроту.

Основні можливості:

Контроль дозволеного рівня діючого значення фазової/лінійної напруги;
Контроль правильного чергування фаз та відсутності їх злипання;
Контроль повнофазності та симетричності мережевої напруги;
Контроль стану силових контактів магнітного пускача до та після включення навантаження;
Виключення навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов спрацьовування із заданим користувачем часом спрацьовування;
Контроль якості напруги мережі після відключення навантаження та його автоматичне включення після відновлення параметрів напруги з часом автоматичного повторного включення;
Візуальне відображення всіх видів аварій напруги мережі та відмови від перемикання силових контактів магнітного пускача.
