Обмежувач потужності трифазний 8А 380В 50Гц + лічильник активної потужності Новатек ОМ-310

ОМ310 Обмежувач потужності трифазний (380/50 Гц) + лічильник активної потужності Новатек - використання ОМ-310 аналогічне ОМ-110 - це контроль споживаної активної потужності і її обмеження (відключення) в разі перевищення вище встановлених значень. Номінальна напруга живлення: трифазна 380 В, 50Гц.

Характеристики:

• Тип: Обмежувач потужності;
• Кількість фаз: Трифазний;
• Вбудовані трансформатори струму: Так (від 2,5 до 30 кВт);
• Підключення зовнішніх трансф. струму: Так (до 450 кВт);
• Кількість керуючих реле: 2;
• Ступені відключення: 2;
• Вбудоване реле напруги: Так;
• К-ть захистів: 12;
• Протокол обміну: Mobdus RTU;
• Габаритні розміри - дев'ять модулів типу S;
• Маса, не більше, кг 0,5.

Обмежувач ОМ-310, у порівнянні з ОМ-110, має ширші функціями:

• захист від підвищення і пониження напруги в мережі з регульованими уставками напруги і витримки часу (аналог 3-х фазного цифрового реле напруги),
• захист від перевантаження і коротких замикань або максимальний струмовий захист (аналог автоматичного вимикача, з більш гнучким налаштуванням уставок по струму і тимчасових характеристик спрацьовування),
• захист від замикання на землю (аналогічно УЗО, але з регульованою уставкой, по току і за часом)
• захист у разі порушення порядку чергування фаз, (аналог реле ЕЛ-11),
• захист при перекосі лінійних напруг.

Інтернет - магазин "Електровоз" пропонує недорого купити трифазний обмежувач потужності ОМ-310, який забезпечує захист навантаження потужністю від 2,5 кВт до 30 кВт, з використанням вбудованих струмових трансформаторів ТТ; а також потужністю до 450 кВт, при використанні зовнішніх струмових трансформаторів, в тому числі і в мережах з ізольованою нейтраллю. (Номінальний струм зовнішніх стандартних трансформаторів струму повинен бути не менше номінального струму навантаження).

ОМ-310 проводить вимірювання і розрахунок:

• фазних і лінійних напруг,
• напруг прямої, зворотної та нульової послідовності,
• струмів по кожній фазі,
• струмів нульової і зворотній послідовності (перекіс),
• активної, реактивної і повної потужностей, а також активної потужності по кожній фазі,
• коефіцієнта потужності (косинус) по кожній фазі,
• частоту живильної мережі і т.д.

Обмежувач ОМ-310 має зв'язок:

• Управління і передачі параметрів по інтерфейсу RS-485, згідно з протоколом MODBUS;
• Управління і передачі параметрів по інтерфейсу RS-232.
• П р и м і тка: Одночасне використання RS-485 і RS-232 неможливо.

Обмежувач потужності ОМ-310 контролює:

• активну потужність, споживана користувачем (навантаженням) в 3-фазних мережах (380В; 50 Гц)
• повне відключення живлення на навантаження, в разі перевищення активною потужністю встановленого значення основного порога, що задається користувачем
• часткове відключення живлення користувача (навантаження), при перевищенні активною потужністю встановленого значення додаткового порога, що задається користувачем
• здійснює захист споживача при неякісних параметрах електромережі;
• виконує вимірювання параметрів 3-фазної мережі (діючі значення фазних і лінійних напруг; діючі значення фазних струмів; споживаної навантаженням активної, реактивної і повної потужностей, напруг прямої, зворотної та нульової послідовностей; косинуса фі),
• сигналізація аварійних ситуацій;
• дистанційне підключення і відключення навантаження по інтерфейсу RS-232 / RS485 або зовнішнім вимикачем.

По кожній захисту можливо заборонити і дозволити автоматичне повторне включення навантаження (АПВ).

Можливий вибір застосування додаткового (функціонального) реле і використовувати його як:

• сигналізацію аварійних ситуацій;
• для підключення пускача додаткового навантаження;
• реле часу;
• сигналізацію перевищення реактивної і активної потужності.

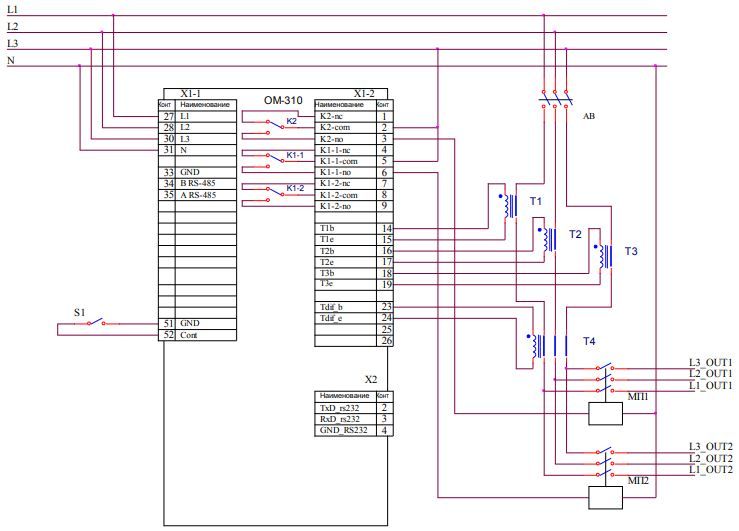

Аналогові входи:

• Вхід для підключення дистанційного вимикача,
• Три аналогових входи для стандартних ТТ з виходом 5 А (тип Т-0.66 або аналогічний),
• Вхід для підключення діференціцного струмового трансформатора (нульової послідовності).

Основні виходи реле навантаження:

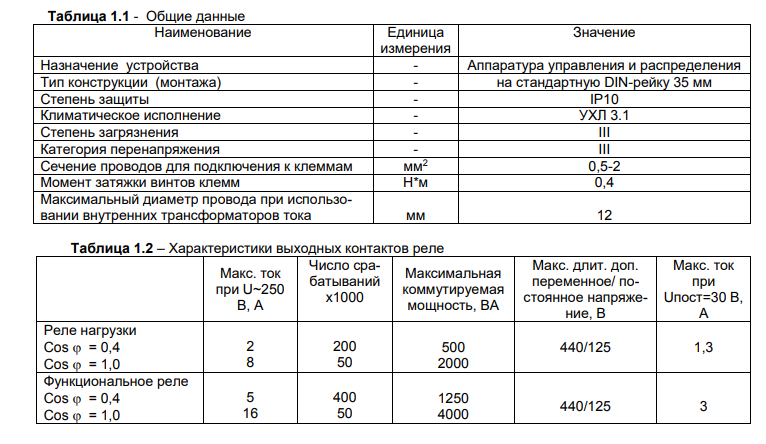

• дві групи перекидних контактів - 8 А 250 В при cos φ = 1;
• функціональне реле - одна група перекидних контактів - 16 А 250 В при cos φ = 1 (задається користувачем).
