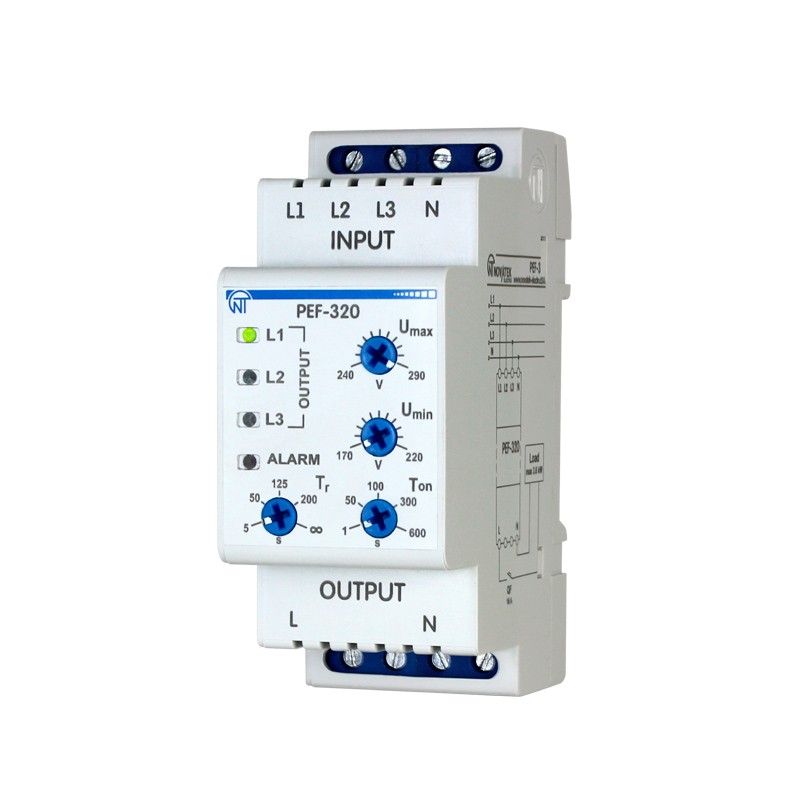

Універсальний автоматичний електронний перемикач фаз 16А Новатек ПЕФ-320

Універсальний автоматичний електронний перемикач фаз Новатек ПЕФ-320 16А - електронний перемикач фаз слугує для забезпечення живлення однофазних споживачів 230 В 50 Гц, від трифазної чьотирьохпровідної мережі (3х400 + N). Пристрій необхідний для особливо відповідальних 1-фазних навантажень, для захисту від неприпустимих коливань напруги мережі.

Прилад автоматично вибирає найближчу фазу, залежно від заданих Користувачем, і підключає до неї однофазне навантаження. Можливе підключення до однієї з фаз електрогенератора, інвертора.

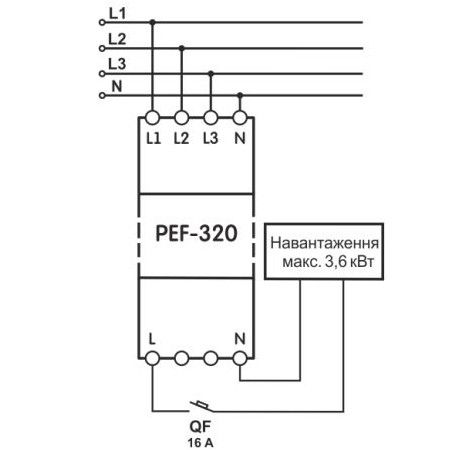

1. Користувач встановлює мінімальне і максимальне значення напруги спрацьовування, коли прилад спрацьовує, щоб відключити навантаження, або перемкнути на резервну фазу. PEF-320 має три незалежних введення, клема L1 (пріоритетна фаза) і L2, L3 (резервні);
2. Якщо нормальна напруга на усіх фазах (L1, L2, L3), навантаження буде підключена до фази L1. Коли напруга на L1 виходить за встановлені, тоді прилад перевіряє фазу L2 і підключає до неї навантаження;
3. Також відбувається перемикання навантаження з L2 до фази L3;
4. У разі невідповідності напруги на усіх трьох фазах (основний і 2-х резервних) навантаження відключитися. Тобто перемикання на фазу з невідповідними параметрами не виконується;
5. Після відновлення напруги знову повертається на пріоритетну фазу через час заданий користувачем;
6. УВАГА! Якщо в разі відліку часу повернення напруги на пріоритетну фазу виходить за граничні значення, тоді тимчасовий лічильник перезавантажується;
7. Якщо напруга нижче граничного, то відключення з затримкою 12 секунд. Коли напруга перевищує поріг або знизиться на 30 В нижче мінімального, відключення через 0,2 секунди;
8. У разі зникнення напруги на усіх фазах, після відновлення на одній з них прилад підключить навантаження.

Характеристики:

• Діапазон регулювання часу повернення на пріоритетну фазу * Tr, 5 - 200 сек;
• Діапазон регулювання часу повторного включення, Тon, 1 - 600 сек;
• Фіксована затримка перемикання (відключення) по Umin, 12 сек;
• Час перемикання на резервні фази, не більше 0,2 сек;
• Гістерезис (коефіцієнт повернення) за напругою, 5 - 6 В;
• Точність порога спрацьовування, ± 3 В;
• Максимальний комутований струм (cos φ = 1) вихідних контактів, 16 А;
• Максимальний комутований струм (cos φ = 0,4) вихідних контактів, 5 А;
• Фазна напруга, у разі якого зберігається працездатність виробу, 400 В;
• На короткий час допустима максимальна фазна напруга, у разі якої зберігається працездатність, 450 В;
• Споживана потужність (під навантаженням), не більше 1,2 Вт;
• Ступінь захисту лицьової панелі IP40;
• Ступінь захисту клемника IP20;
• Кліматичне виконання УХЛ 3.1;
• Клас захисту від ураження електричним струмом II;
• Перетин проводів  до клем, що підключаються 0,5 - 1,5 мм 2;
• Момент затягування гвинтів клем, Н * м 0,4;
• Комутаційний ресурс вихідних контактів: під навантаженням 16 А (активний струм), не менше 50000 разів; під навантаженням 5А, раз, не менше 100000 раз.
